  • 航製暦.170920

    hara-potter2017-09-20

    [][]

    デカール製作中・・・

    自宅PCが不調で寝たきりの起動せんしになっていたんだけど、なぜか今朝は上手く立ち上がってくれた(^_^)

    なので、ブードゥーのデカールを作ります。

    ・・・と、言っても版下になるデータを持って帰っていなかったので、ネット上にアップしておいた画像データを取り込んで製作。

    一通りできたらコピーして予備も含めた4枚分のデータに編集します。

    で、今日はここまでで時間切れ。

    あとは、このデータを事務所に持っていて印刷するだけ・・・・・・の筈だったんだけど、データが小さくて使い物にならん(~_~;)

    航製暦.160701

    hara-potter2016-07-01

    []

    今日は、頼まれ物のデカール作りの続きから・・・

    データーは、出来上がっているので、昨日は印刷するだけ・・・・・・と、思ったらF-20タイガーシャークの文字を作るのを忘れてた(~_~;)

    なので、今日はその文字だけ切り取ってデータを作り、白ベタ用、カラー用の版下データにコピペ。

    元のスキャナーで取り込んだ青い色が黒っぽいというか濁っちゃっていたので、お絵かきソフトの色で塗り直すついでに、色味を変えて4種類ほど作っておきました。



    f:id:hara-potter:20160701125527j:image

    出来上がったデータですが、この後更にレイアウトを変更して・・・

    f:id:hara-potter:20160701124426j:image

    刷り出すと、こんな感じ。

    カラーの方はデジタルコピーの複合機を使っているので隠ぺい力が弱いです。

    なので、下地用の白ベタデカールを別途MDプリンターで刷り出しておきました(^0^)

    航製暦.160628

    hara-potter2016-06-28

    []

    今日は、ちょっと模型作りをお休みしてデカール作り。

    クラブの会員から頼まれ物で、白ベタデカールに拡大コピーしたものと、レーザープリンターでクリアデカールに印刷したものとMDプリンターで下地用白ベタを印刷したものの重ね貼り式のものと2種類作る予定。

    あと白文字も作らなきゃ・・・

    航製暦.160405

    hara-potter2016-04-05

    [][]

    デカールの版下データ製作中・・・

    とりあえず胴体のデータが出来たけど、垂直尾翼の方にも流用できるかな?

    で、問題は・・・

    f:id:hara-potter:20160405130052j:image

    文字と胴体赤帯との間に縁取りのような機体色の隙間が在るのよね。

    これをどうやって再現するか・・・

    マスキングするしかないかな?(~_~;)

    航製暦150724

    hara-potter2015-07-24

    [][]

    結局、デカールに印刷されていないベントラルフィンの25ANOSの文字は自作デカールで対応。

    何時ものように版下になる絵(今回は画像の実機写真を利用)のサイズを調整してからスキャナーで読み取り。

    で、そのデータをお絵かきソフトで加工したものをプリンターでデカールに印刷・・・と、ここまではいつものデカール作りと同じですが、今回はMDプリンターではなくレーザープリンターで印刷してみました。

    今回貼る所が白地なのと文字の色がグレーなのがレーザープリンターを使った理由。

    先ず下地が白なので、印刷したデカールの隠ぺい力が悪くても大丈夫。

    そしてMDプリンターは、グレーの様な淡い色が苦手なので、レーザーの方が有利と考えました。



    f:id:hara-potter:20150724045056j:image

    刷り上がったデカールと、版下データの元になった実機写真。



    f:id:hara-potter:20150724050223j:image

    デカールとそのインスト。

    インストには25ANOSの文字も描かれていますが、デカールには印刷されていない・・・と、思っていたら



    f:id:hara-potter:20150724050317j:image

    水に漬けると文字が浮かび上がってきた(~_~;)

    でも、白文字なので、貼ったらまた消えた(~_~;)



    f:id:hara-potter:20150724050717j:image

    なので、その上に自作デカールを重ね貼り。

    自作のグレーのデカール、やはり隠ぺい力が弱い・・・

    なので、もう少し濃い目に色を調整して印刷した方が良さそうですね<今後の課題。

    でも、今回は上手い具合に黒文字が透けて善い塩梅になりました(笑)



    で、残っていたデカールも全て貼り、垂直尾翼のデカールのリタッチをして今日は時間切れ。

    レーザープリンターのデカール、MDプリンターと上手く組み合わせれば今まで以上に自由度が上がりそうですね。

    それに、何と言っても色が豊富なのでありがたいし、場合によってはコピー機能だけでもデカールが作れるのが便利ですね(^_^)

    航製暦.150713

    hara-potter2015-07-13

    [][][]

    今日は、F-16の胴体接合部に塗布しておいた溶きパテのサンディングから・・・

    で、サンディングが終わったらインテークを接着。ついでにベントラルフィンも接着しておきます。

    あとは燃タン、垂直尾翼の左右等の大まかなパーツを接着し、接合部には溶きパテを塗布しておきます。

    で、今回燃タンだけで兵装類はぶら下げないので、主翼の余分なパイロン取付けダボ穴は伸ばしランナーで埋めておきました。

    で、今日はここまでで時間切れ。



    f:id:hara-potter:20150713123543j:image

    B−10のデカールはお昼の時間に事務所で刷り出しておきました。

    錨マーク4つの下にある錨マークはのデカールは元のデカールです。

    デカール版下は、このデカールではなく図面から読み込んだので刷り出したデカールの方がちょっとスリムになりましたね。

    航製暦.141207

    hara-potter2014-12-07

    [][]

    今日はお休みだけど事務所に出る用事があったので、ついでにフォッケのデカールを製作。

    f:id:hara-potter:20141208124419j:image

    先ずは、スキャニング済みだった別売デカールを画像編集用ソフトで開き・・・

    必要なのは機首の2本の赤ラインだけなので、赤ライン1本を残して他は削除。

    で、赤ラインは黒ベタで塗り直してコピー。

    コピーしたものを鏡像にして貼り付ければ・・・



    f:id:hara-potter:20141208124417j:image

    赤ライン2本分の印刷データの出来上がり♪



    で、これをMDプリンターでクリアデカールに特色ホワイト→紙用イエロー→紙用イエローと三回合成印刷すると・・・



    f:id:hara-potter:20141208064804j:image

    赤ラインがイエローラインとして印刷されたデカールの出来上がり♪

    今回、機首の斜めラインはイエローで作りたいので余分な手間がかかりました(~_~;)

    ちなみに一番下に1本余分に印刷されているのは、印刷に失敗したものです(~_~;)

    tochi_hangartochi_hangar 2014/12/08 12:35 腹ポ様
    こんにちは♪Fw190完成愉しみにしております♪おっ!このマスキングは何処に!使用されるのでしょう?!(◎_◎;) 週末…例会に参加いたします♪よろしくです♪

    腹ポ腹ポ 2014/12/08 12:58 ★tochi_hangarさん
     遅くなりましたが、本編日記に書いたようにクリアデカールに印刷したデカールです。
     今回、最初に見たイエローラインのイラストが印象的だったので、機首のラインは別売デカールの赤ラインは使わずに黄色に変更しました。
     白黒の実機画像ではイエローか赤ラインか判断が難しい所ですが、機体のグレーや胴体のイエローバンドと比較すると赤が正解かな?・・・と、思うのですが(~_~;)
     ちなみに最初に見たイラストでは、機首下面が黄色に塗られていなかったのですが、これは明らかに黄色に塗られているので、今回の製作でも黄色に塗っています。
     あと機番13もデカールでは、赤縁付きの黒ですが、実機画像見る限り縁はなさそう・・・
     色的には機首斜めラインより暗い色なので、赤ラインなら黒。イエローラインなら赤若しくは黒のような感じです。

    航製暦.140902

    hara-potter2014-09-02

    [][]

    今日はRLM72の塗装から・・・



    で、とりあえず迷彩パターンの描き込み終了。

    明日はRLM73の塗装に入りますが・・・



    f:id:hara-potter:20140902072617j:image

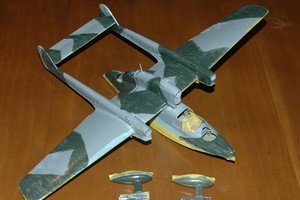

    とりあえずフロートだけ塗ってみた。

    右がRLM72。左がRLM73。

    2色の色の差は、こんな感じ。





    f:id:hara-potter:20140901124950j:image

    昨日、事務所で足りないコードレターのデカールも刷り出しておきました(^0^)

    航製暦.140130

    hara-potter2014-01-30

    [][]

    今日は、デカール作りの続きから・・・ではなく、仕切り直し(~_~;)

    前に作ってたデータ、試し印刷すると印刷サイズが全然合わない(~_~;)

    試しに加工前のスキャニングしただけのデータを印刷すると・・・・・・また違ったサイズに印刷される(~_~;)

    う〜ん、どうやらPCの印刷ソフトが勝手に印刷サイズを調整しちゃうみたいですね(~_~;)

    なので、もう一度ウィリアムブラザースのデカールをスキャニングサイズA4で撮り直し、これをA4で印刷すれば元データと同じサイズに印刷されると思いきや・・・・・・なぜか、ほぼ半分のサイズで印刷される(~_~;)

    まあ、考え方変えたら32のデカールが72サイズに調整されたとも言えるかも?(~_~;)

    多少のサイズの狂いは印刷の時の拡大縮小印刷で対応できるので、A4版でスキャニングしたデータから、もう一度デカール版下を作り直すことに・・・(~_~;)



    で、取り込んだデータを家のPCで加工しようとすると・・・・・・なぜか版下の絵が表示されない(~_~;)

    レイヤー画面には表示されているのに何故か加工用の画面には取り込んだはずのデカールの絵が出てこない(~_~;)

    事務所のPCだとちゃんと表示されるし、画像の加工もできる・・・

    で、家のPCと事務所のPCでの違いは・・・・・・お絵かきソフトのバージョンが違う。

    家にインストールしたものはVer.6。でも事務所のPCは古すぎてVer.6が対応していなかったのでVer.4をインストール。

    そう言えば、ソフト製作者がVer.5からは別ソフトと考えてくださいって書いてあったので・・・

    家のPCからVer.6をアンインストールしてVer.4を再インストール。すると・・・・・・使えるじゃん♪

    しかもVer.4の方がアイコンも少なく、機能も少ない(?)分使いやすい・・・・・・と言うか、判りやすい。

    元々版下データを元に色塗りするだけなのでVer.4で十分というか、向いてるというか・・・

    しかも動きもこっちの方が軽いようだし。



    で、とりあえず白と黒のデータを一つのファイルで作る。

    f:id:hara-potter:20140130130202j:image

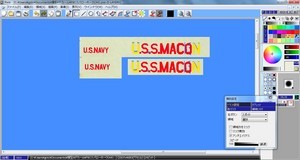

    最終的には各色黒ベタで版下作るので、判りやすい色分け程度で白と黒の版下を作る・・・・って、U.S.S.MACONの文字の黒部分とU.S.NAVYの黒部分の色分けが違ってた(~_~;)

    本当なら黒く印刷する部分のデータは青、白く印刷する部分は赤と言う風に統一している方が判りやすいんだけど(~_~;)



    で、作ったデータに名前を付けて一度保存し・・・

    f:id:hara-potter:20140130130200j:image

    そのデータを元に白と黒の版下をそれぞれ色ごとに作る。



    f:id:hara-potter:20140130123131j:image

    で、A4のコピー用紙に適当な色を付けて試し印刷。

    サイズは、微調整して107%の拡大印刷でOK。

    画像では、白部分をシアン、黒部部分をマゼンタで印刷してみたもの。

    あとは、このデータを実際にクリアデカールに印刷するだけですが・・・・・・









    クリアデカールを持って来るの忘れた(ーー;)

    航製暦.140127

    hara-potter2014-01-27

    [][]

    今日から足りない分の文字デカール製作開始・・・・・・





    って、パソコン変わっているから昔使ってたお絵かきソフトは使えない。

    で、新しいソフトの使い方がよく判らん(~_~;)
