    hara-potter2013-12-04

    []

    今日は、模型製作お休みしてJMCオマージュ展示用作品の修理(~_~;)

    当初は、97大艇1機だけの予定だったのですが、スペース次第ではもう1機置けそう・・・

    なので、PS−1も持って行くことにしましたが・・・・・・ビーチングギアの前脚が折れているのは確認済み(~_~;)

    なので、その修理を・・・・・・



    って、前輪が一つない(~_~;)

    う〜ん、外れた片輪、チャック袋に入れた覚えがあるけど・・・その袋がない(~_~;)

    なので、ジャンク箱から元のパーツより実機に似た車輪をサルベージ。

    元の車輪より直径で0.5mm小さいけど、実機画像見るとかなり小さく見えるので反って良かったかな・・・



    f:id:hara-potter:20131204060037j:image

    で、残ってた片輪をカットして両輪ともストックパーツに交換しておきました(^0^)b

    tochi_hangartochi_hangar 2013/12/04 18:18 腹ポ様
    お疲れさまでした♪オマージュの為に作品の修理ですかぁ~(^ν^)
    腹ポさん…普段からペース早すぎですからたまには!息抜きも…良いかもです☆ボクも…以前制作した72のハリケーンを修整し、先日のハリケーンと今制作中のハリケーンを来年のプレ高松に持参しようかと思います☆
    オマージュ…愉しんで下さいねV(^_^)V

    と…下駄履き機ですね(^○^) 参加は…エントリー制になるの!
    参加は…したいのですが‼︎メジャー機は皆さんに抑えられるので何か探そうかと!思っていますが…(~_~;) ヨンパチの二水/天草航空隊のがお手つきなんですよね(・・;)今年のJMCにエントリーする予定でしたから‼︎
    今年は…ハセのナナニイでも色々とラインナップされましたよね♪
    下駄履き機&フロートの付いた機体は好きなので愉しみです(^ν^)
    来年も…一杯お話をして下さいね( ^_^)/~~~

    腹ポ腹ポ 2013/12/05 13:17 ★tochi_hangarさん
     下駄履きテーマの件ですが、今年のように節目の展示会以外の時は、大体12月のJMC辺りで、会員の上半期完成作品を見まわして、そこからテーマ決めてます。

     なので、エントリー条件はWINDS会員であること
     エントリー方法は、来年の展示会以降、再来年の展示会までを完成目処に製作開始することです(笑)

    航製暦.130314

    hara-potter2013-03-14

    [][]

    今日は、壊した横滑り角計の再生の続きから・・・

    昨日作りかけだった横滑り角計を削り込んで形を整えたら、必要な長さにカットして先端を整形。

    昨日は、ここまで作ったものを落っことして失くしちゃったんで、今度は飛ばさないように慎重に接着。

    接着剤は仮止め用にプラ用接着剤を使い、位置が決まったら瞬着でしっかり固定します。



    横滑り角計ができたらワイパーと一緒に黒く塗装・・・と、言っても塗料はジャーマングレーを使っていたりしますが(~_~;)

    最後にテグスでアンテナ線張ったら完成〜♪

    f:id:hara-potter:20120313064127j:image





    で、まだ少し時間があったので次のキットの製作に入ります♪

    今度はハセのイーグル♪

    昔々の試作機型を量産型に改修したキットは作ったことあるけど、新版(と言っても結構古い(~_~;))を作るのは初めて・・・

    ちなみに今回作るのは、自衛隊50周年記念塗装の1機、小松の赤イーグルを製作します♪



    先ずはコクピット周りから・・・

    f:id:hara-potter:20120313064308j:image

    で、今日はここまでで時間切れ。

    機内部の一部は旧日本海軍みたいに青竹色なんですね(@_@;)

    番頭番頭 2013/03/14 23:59 腹ポさん、ご無沙汰してます。

    US-1じゃなく何故にPS-1を?というツッコミはさておき、
    完成おめでとうございます。
    早く気づけば昨年US-1・89号機を取材していたので資料提供出来たのですが、
    ほとんど試作機に近い2号機と最終の89号機じゃ違いが有り過ぎで参考になりませんね(爆)

    ところでJ型の電子機器室は、ノックダウン生産機(12-8803〜22-8810)がインテリアグリーンで、
    以降のライセンス生産機はインシグニアホワイトです。
    キャノピーを閉めてしまったら見えないので、
    このままでもだいじょうぶですけどね(笑)
    新版といえ結構手間の掛かるキットですので頑張って下さい。

    腹ポ腹ポ 2013/03/15 12:08 ★番頭さん
     こちらこそご無沙汰しております。
     PS−1は展示会の世傑テーマなんで、USの方はK画伯が製作中のはず。はずだけど・・・完成するのかな?<こっちが心配。
     場合によってはUSと2機作っても良かったんだけど・・・・・この大きさで、しかもPSよりも手を入れないといけないところが増えることを考えると作らなくて正解かも(笑)

     イーグルの電子機器室は2月の例会でも話題にしたんだけど、閉めときゃ色塗らなくても良いだろうで一件落着に(笑)

    tochi_hangartochi_hangar 2013/03/15 15:32 hara-potterさま

    こんにちは♪PS-1完成おめでとうございますね♪(*゜▽゜)_□
    ずっと…製作記を見てきましたので!作品を見るのを楽しみにしてますね♪イーグル製作も楽しみにしてます

    腹ポ腹ポ 2013/03/15 17:59 ★tochi_hangarさん
     では、次の例会に持っていきますね。
     先週末、四国へいけたので4月の例会は出席できそうです。
     できればセットで土曜日の岐阜にも行きたいなぁ・・・と(^_^)

    航製暦.130313

    hara-potter2013-03-13

    []

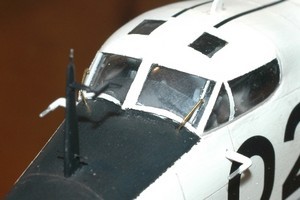

    完成間近で停滞中のPS−1、今日はワイパーの工作から・・・

    ワイパーはアームを0.4真鍮線を曲げて、ワイパー部は0.3mmプラ板を細い短冊状に切り出して作製。

    で、これを機体に接着したら出来上がり。

    一見細かそうだけど作ってみると意外と簡単にできるものです。



    で、作業中に折角作った横滑り角計を破損(ーー;)

    なので、もう一度伸ばしランナーで再生。

    こっちは細いロッドにピンバイスで取り付けのダボ穴を開口するのが難しい・・・(~_~;)

    で、ようやっと出来たと思ったら・・・・・・機体に接着する際に落っことして何処かいっちゃった(~_~;)



    f:id:hara-potter:20120312062854j:image

    なので、2つ目の再生途中で今日は時間切れ(~_~;)

    う〜ん、今日こそ完成すると思ってたのになぁ(~_~;)

    航製暦.130306

    hara-potter2013-03-06

    []

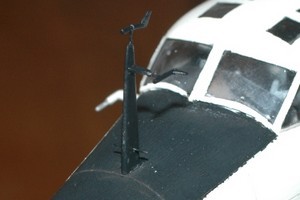

    今日は、キャノピー前に突き出たマストの製作から・・・

    キットでは、このマストが単なる支柱みたいな形で成形されていますが、実機のマストはかんざし刺さっていたり横滑り角計が有ったりで結構複雑な形しています(~_~;)

    なので、キットのパーツにデコレーションを加えていきますが・・・・・・この細いマストの先端にピンバイスで穴を開けるのは結構神経を使う作業に・・・(~_~;)

    で、風見鶏みたいな横滑り角計にピアノ線を差し込む穴をザクるのは更に・・・(~_~;)

    で、結局今日はこれだけでほとんど製作時間が・・・(~_~;)

    残った時間でピトー菅やらアンテナ支柱を塗装して今日は時間切れ。

    う〜ん、アンテナ線張るところまで、もっていけなかった(~_~;)



    f:id:hara-potter:20120305062828j:image

    折角なので、プロペラを仮組して写真撮影。

    あとはアンテナ線貼ったら完成だけど、できればワイパーも追加してやりたい・・・

    tochi_hangartochi_hangar 2013/03/06 15:27 hara-potterさま

    こんにちは♪おぉ~♪完成しましたねぇ♪また!風見鶏がめっちゃ♪効果的です♪素晴らしい(__)

    あっ!余談なのですが…マウンテンのチャリにカラーサドルって!合うのですか?サドルもかなり種類があるので…ピンきりなんですよね!

    腹ポ腹ポ 2013/03/06 17:42 ★tochi_hangarさん
     本当の完成は、アンテナ線張ってからになりますから、もう1日ほどかかりますが・・・
     ちょっと、今週は製作お休みになりそう(~_~;)
     なので、完成は週明け後ですね(~_~;)

     で、サドルですが、マウンテンもロードも規格は一緒ですから特に問題なく交換できるはずです。
     ただ、一部完成車には交換を前提としない特殊な規格のものが有ったり、
     一般的な物でも、ごくまれにヤグラ(サドルを固定する部分)が干渉してサドルとの相性が悪いものが有ったりしますが・・・
     まあ、こういったものは本当に少ないから多分大丈夫だとは思いますよ。

    航製暦.130304

    hara-potter2013-03-04

    []

    今日もスミ入れの続きから・・・

    で、残っていた反対側の艇体のスミ入れが終わったら、今度は艇体の底を・・・

    スミ入れと言っても、ほとんど凸モールドのリベットだけなので拭き取りが面倒くさい。

    拭き取りすぎると何のためのスミ入れか判らないし、吹き足りないと汚いし。

    オマケに綿棒を次々と新しいものに交換していかないと、拭き取った面が汚くなるし・・・(~_~;)



    で、スミ入れが終わったら先日真鍮パイプで作ったアンテナ支柱を接着。メタルプライマーを塗って塗装に控えます。

    機首コクピット両サイドにあるピトー管は、生産後期の機体には無いようですが、02号機には配備後期でもそのまま残っていたようなので、写真で角度を確認して接着します。

    で、今日はここまでで時間切れ。

    ランナーに残ってるキットの使用パーツは、あと1個だけだけど、これが面倒くさそう(~_~;)

    tochi_hangartochi_hangar 2013/03/05 12:45 hara-potterさま

    順調にかつ綺麗な仕上がりさすがであります♪
    あっ!このキットも凸モールドだったのですか?ボクのハセのコルセアと同じ!(>_<)
    凸の残しは…手間がかかりますよね!
    だけど…削って彫り治すのもw
    残りのパーツ同様に続けて製作頑張ってくださいね♪

    腹ポ腹ポ 2013/03/06 13:11 ★tochi_hangarさん
     元々のキットのモールドは凸です。
     で、実機の艇体前半は枕頭鋲で、後半が凸リベットなので、今回の製作では前半だけ凸リベット落として筋彫りに彫りなおしてます。

    航製暦.130301

    hara-potter2013-03-01

    []

    今日は、スミ入れの続きから・・・

    スミ入れの塗料は、タミヤ・エナメルのブラック、ブラウン、ハルレッドとハンブロールの124番グレーを使用。

    この4色を適当に混ぜながらスミ入れしますが・・・・・・結局終わらなかった(~_~;)

    画像に写っている側のスミ入れは終了しましたが、反対側の胴体後半のスミ入れが未了(~_~;)

    tochi_hangartochi_hangar 2013/03/01 13:03 hara-potterさま

    こんにちは♪…って!こちらは生憎の雨になりました(>_<)花粉症にはやられるし!あっ!…でも昨夜から…深夜製作を開始しました(^-^)v

    hara-potterさんは…訪問できない内にほぼ完成しましたね♪お疲れさまでした(__)

    綺麗に仕上がりましたね♪流石です。さて…お次は!何でしょうね?(笑)楽しみにしちょりますよ。

    そろそろ…展示会への出展作品をリストアップしないといけない見たいですね♪
    今月の例会(明後日?)には…出席できないので!残念( ´△`)

    hara-potterさんの横にこそっと!散香も展示しようかなぁ~♪って!deavionさんのお許しが出たらですけど…f(^_^;

    例会も楽しんで下さいね♪(^-^)v

    腹ポ腹ポ 2013/03/01 14:15 ★tochi_hangarさん
     こっちも雨が降り始めてきました。
     まあ、明日は何とか天気ももちそうなんで、早めに降ってくれた方が自転車乗り的にはありがたいんですけど。
     で、私も今月の例会は急きょ予定ができたんで、欠席になります。

     >横にこそっと!散香も展示しようかなぁ~♪って!
     私も勝手にI場さんのバルキリーの横にバルキリーと樽キリーおいてましたし、問題ないですよ〜♪
     http://winds.moo.jp/kikaku/2011winds/2011winds-s/pages/s106.htm

    tochi_hangartochi_hangar 2013/03/01 15:03 hara-potterさま

    そうですかぁ~♪じゃぁ!来月お会いできますね♪(^-^)v

    ははは…(笑) 本当に並んでました(゜o゜)\(-_-)
    でも…あぁ~言うキャラのサプライズも良いですね♪(^-^)v

    腹ポ腹ポ 2013/03/04 12:54 ★tochi_hangarさん
     私も色物系モデラーなんで・・・(~_~;)
     http://f.hatena.ne.jp/cyclo_harapo/20121209111849

     で来月の例会は出席予定だけど・・・・・・ちょっと微妙になってきた(~_~;)

    tochi_hangartochi_hangar 2013/03/05 12:38 hara-potterさま

    こんにちは♪…えっ!4月の例会もヤバイですか?(-。-;)

    腹ポ腹ポ 2013/03/06 13:09 ★tochi_hangarさん
     来月の例会は、今週末の四国の予定次第になりそう。
     今のところ、四国は今週末に行く予定なので例会にも出席できそうです。

    航製暦.130228

    hara-potter2013-02-28

    []

    今日は、アンテナ支柱の下穴を開けたらスミ入れに入ります。

    で、先ずは黒から・・・

    普段、スミ入れで真っ黒って動翼とかハッチとか動く部分と、インテーク、アウトレットの開口部ぐらいしか使わないので、すぐに終わっちゃうのですが、今回は波消し装置の排水用スリットを塗ってたらなかなか真っ黒にはならず、結構時間がかかっちゃった(~_~;)

    結局、黒以外のスミ入れは水平尾翼、垂直尾翼だけで終了・・・

    筋彫りも少ないから、すぐに終わると想ったんだけどなぁ(~_~;)

    で、このスミ入れ中に先日入れた錘の接着剤が一つ外れたらしく、機体を傾けるたびにカラカラ・・・と(~_~;)

    で、今日の製作が終わる頃には、かなりの数の錘が剥がれたらしく、商店街のくじ引きのガラガラみたいにガラガラガと・・・(~_~;)

    航製暦.130227

    hara-potter2013-02-27

    []

    今日は、錘詰めの続きから・・・(~_~;)

    で、大体6袋分ぐらいのガン玉を入れて尻餅をつかなくなったので、更に念のため4グラム分ほどのガン玉を投入して錘詰め終了。

    なので、養生に貼ったマスキングテープや紙を剥がして、接地状態確認。

    尻餅を付かないっていいですね(笑)

    錘の接着具合も暫く間をおいてから確認しましたが、振ってもカラカラと音がしないので上手く固定されたようです。

    で、錘のリカバリーが終わったら、いよいよ最終の組み立て段階へ♪



    先ずは、貼り線の準備として、水平尾翼にアンテナ線を貼る下穴を開口しますが・・・・・・世傑の表紙、ちょっと違うような(~_~;)

    今回作っている02号機のカラー写真を見ると、水平尾翼の付け根付近からアンテナ線が出ているのが確認できますが、世傑表紙は水平尾翼前縁の真ん中辺りから・・・

    で、世傑の図面も同じように・・・

    でも、実機写真を見ると02号機の写真と同じく根元から出てる機体の方が多いようですね。

    で、この下穴開けたら、脚周りと主翼にぶら下げる前照灯、魚雷ポッド、フロートを接着♪いよいよ形になってきましたね(^0^)



    キットには、アンテナ支柱がセットされていないので真鍮材で自作。

    最初は、真鍮線を植え込むだけで良いやって、思っていたけど結構扁平な楕円断面なようなので・・・

    f:id:hara-potter:20120227062902j:image

    内径0.4mm、外径0.8mmの真鍮パイプに0.2mmのピアノ線を通してからペンチで扁平に潰したものを4本用意。

    これは、スミ入れ後、ピトー菅等と一緒に接着しましょう(^0^)

    航製暦.130226

    hara-potter2013-02-26

    []

    今日は、ビーチングギアの組み立てから・・・

    塗り忘れていた脚柱は、基本色に塗った後、強制乾燥させて機体同様にドライブラシ。

    脚カバーの内側やホイールは白く塗ってから、タイヤのブラックを塗装。

    で、これも強制乾燥させたら、接着ですが・・・・・・主脚側のダボ穴が小さいので、ヤスリやピンバイスで調整・・・・・・しても取り付けがファジーで角度が決まらないというか、少し大きめに広げて調整しないといけないというか(~_~;)

    なので、仮組してOKならゼリー状瞬着で無理やり角度を調整した状態で接着します。

    で、足回りが組めたら・・・・・・やはり尻餅をついた(~_~;)

    塗装の途中で気が付いたんですが、このキット、かなりテールヘビーです(~_~;)

    特に水平尾翼の内側に補強の詰め物までしているので、ますます・・・(~_~;)



    f:id:hara-potter:20120226063019j:image

    なので、側面に空いた窓から錘投入(~_~;)

    錘は、釣り用のガン玉を使用。

    これを雪だるま状に開いて、ゼリー状瞬着を塗ってから窓から一つずつ・・・(~_~;)

    窓側は、瞬着で汚さないようにマスキングテープ等で養生してから錘を入れます。

    で、大体7袋分ぐらいの錘を詰め込んだらバランスとれるかな・・・

    と、今で3袋投入。まだまだ道は遠い(~_~;)

    航製暦.130222

    hara-potter2013-02-22

    []

    今日は、自作した係留索の取り付けから・・・



    f:id:hara-potter:20130221192714j:image

    先ずは艇体先端の3本の係留索の纏まったところから接着。

    艇体側をピンバイスで開口しておいて、そこへ輪っか作る時に捩じった根元を差し込んで瞬着で固定します。

    で、この時、順番に接着せず、次に差し込むところの隣のものは突き刺したまま指で押さえておくぐらいにした方が、次のものを差し込みやすいようです。

    で、接着ができたらメタルプライマーを塗って塗装しますが、メタルプライマー塗るついでに、後部側面のハッチの開閉用の取っ手も真鍮線をL字に曲げたもので接着しておきます。



    で、係留索の塗装は・・・・・・色がよく判んないや(~_~;)

    なので、青味のあるグレーを加えた銀色で塗装。明度も機体色のライトグレーに近いので善い雰囲気になったのでは・・・



    で、残った時間で細部の塗装に入ります。

    垂直尾翼の衝突防止灯に下地の白を塗装。

    その乾燥待ちの間に、整形のため削り落とした水平尾翼後ろの衝突防止灯を伸ばしクリアランナーで自作して接着。

    垂直尾翼のものと一緒にクリアレッドで塗装しておきます。

    前脚の収納部は内側を白で塗装。同じ色を塗るホイールなども塗装しますが・・・・・・前脚カバーの内側を塗る時間が足りなかった(~_~;)



    f:id:hara-potter:20130222072007j:image

    で、ビーチングギアは機体色と同じライトグレーで塗装済みですが・・・・・・内側と外側を間違えた(~_~;)

    画像下が塗装済みの内側。

    画像上が外側の塗装していない面だけど・・・・・・パーツ見ただけだとこっちが接着面に見える(~_~;)

    tochi_hangartochi_hangar 2013/02/22 11:41 hara-potterさま

    こんにちは♪おぉ~!凄く素敵です♪とても効果的でありますね♪(^-^)v
    取り付けを始めたって!事は…完成ですかね♪
    ボクも…頑張らなきゃ♪f(^_^;

    腹ポ腹ポ 2013/02/22 13:15 ★tochi_hangarさん
     ありがとうございます。
     あとは脚周りとフロート、魚雷ポッドの取り付けて、スミ入れですね。
     まあ、機体が大きいのでまだ少し時間はかかりそうですが・・・
     それに今週末は模型作れそうにないし(~_~;)
