ブログを始めました。

ＩＲＯＮＣＡＤの基本操作を紹介していきます。


次のページへ


　　　　　　　　　　　　　　　目次


2012年07月18日　　　　　IRONCADの起動
　　　　　　　　19日　　　　　IRONCADの初期設定
　　　　　　　　24日　　　　　カタログブラウザとは？
　　　　　　　　25日　　　　　TriBall（トライボール）とは？
　　　　　　　　30日　　　　　トライボール(その１)　軸移動≪寸法フリーによる≫
　　　　　08月02日　　　　　トライボール(その２)　軸回転≪角度フリーによる≫
　　　　　　　　04日　　　　　トライボール(その３)　軸移動によるコピー≪寸法入力による≫
　　　　　　　　10日　　　　　トライボール(その４)　軸回転によるコピー≪角度入力による≫
　　　　　　　　20日　　　　　トライボール(その５)　平面移動による移動≪寸法フリーによる≫
　　　　　　　　21日　　　　　トライボール(その６)　平面移動によるコピー≪寸法入力による≫
　　　　　　　　22日　　　　　Review #1　　【トライボール（その１〜６）のまとめ】
　　　　　　　　23日　　　　　各編集レベルについて
　　　　　　　　24日　　　　　クイックアクセスコマンド（”Ｓ”ホットキー）について
　　　　　　　　27日　　　　　どれぐらいでモデリングできるのか？
　　　　　　　　28日　　　　　マウスホイールを使いこなす！
　　　　　　　　29日　　　　　ファンクションキーを使いこなす！
　　　　　　　　30日　　　　　トライボール(その７)　トライボールの中心点を対象となる点へ移動・コピー≪マウスによる≫
　　　　　　　　31日　　　　　トライボール(その８)　トライボールの中心点を対象となる点へ移動・コピー≪ポップアップメニューによる≫
　　　　　09月01日　　　　　トライボール(その９)　トライボールのみ位置変更（基点の変更）
　　　　　　　　03日　　　　　トライボール(その１０)　軸拘束による移動・コピー
　　　　　　　　04日　　　　　トライボール(その１１)　平面拘束による移動・コピー
　　　　　　　　05日　　　　　”どれぐらいでモデリングできるのか？”で作成したモデルの検証（その１）
　　　　　　　　07日　　　　　”どれぐらいでモデリングできるのか？”で作成したモデルの検証（その２）
　　　　　　　　11日　　　　　”どれぐらいでモデリングできるのか？”で作成したモデルの検証（その３）
　　　　　　　　14日　　　　　”どれぐらいでモデリングできるのか？”で作成したモデルの検証（その４）
　　　　　　　　15日　　　　　”どれぐらいでモデリングできるのか？”で作成したモデルの検証（その５）
　　　　　　　　18日　　　　　エクスポート（その１）　＜3D PDF＞PDFファイルで回転や拡大/縮小ができる！！
　　　　　10月04日　　　　　エクスポート（その２）　＜STEP＞中間ファイルへのエクスポート。（１パーツの場合）
　　　　　　　　10日　　　　　エクスポート（その3）　複数パーツのエクスポート
　　　　　　　　15日　　　　　トライボール(その１２)　青いハンドルによる回転（軸拘束なし）
　　　　　　　　16日　　　　　トライボール(その１３)　青いハンドルによる回転（軸拘束あり）
　　　　　　　　17日　　　　　トライボール(その１４)　青いハンドルによる回転（ポップアップメニュー）
　　　　　　　　18日　　　　　トライボール(その１５)　青いハンドルによるミラーコピー＆リンクコピー（ポップアップメニュー）
　　　　　　　　19日　　　　　トライボール(その１６)　リンクコピーの解除
　　　　　　　　22日　　　　　SmartDimension(ｽﾏｰﾄﾃﾞｨﾒﾝｼﾞｮﾝ)　寸法コマンドの使い方（その１）
　　　　　　　　23日　　　　　SmartDimension(ｽﾏｰﾄﾃﾞｨﾒﾝｼﾞｮﾝ)　寸法コマンドの使い方（その２）
　　　　　　　　24日　　　　　SmartDimension(ｽﾏｰﾄﾃﾞｨﾒﾝｼﾞｮﾝ)　寸法コマンドの使い方（その３）
　　　　　　　　25日　　　　　SmartDimension(ｽﾏｰﾄﾃﾞｨﾒﾝｼﾞｮﾝ)　寸法コマンドの使い方（その４）
　　　　　　　　26日　　　　　測定コマンド
　　　　　11月01日　　　　　次回から使用する中間ファイルを作成
　　　　　　　　02日　　　　　ダイレクトモデリング（その１）　面オフセット
　　　　　　　　05日　　　　　ダイレクトモデリング（その２）　回転
　　　　　　　　06日　　　　　ダイレクトモデリング（その３）　移動・削除
　　　　　　　　07日　　　　　ダイレクトモデリング（その４）　面をIntelliShapeに
　　　　　　　　08日　　　　　ダイレクトモデリング（その５）　厚み付け＆面抽出
　　　　　　　　15日　　　　　カタログブラウザの紹介（その１） 板金
　　　　　　　　16日　　　　　カタログブラウザの紹介（その２） 板金
　　　　　　　　19日　　　　　板金展開図作成
　　　　　　　　23日　　　　　カタログブラウザの紹介（その３） ツール
　　　　　　　　26日　　　　　カタログブラウザの紹介（その４） アニメーション
　　　　　　　　27日　　　　　ＳｍａｒｔＭｏｔｉｏｎ（スマートモーション）エディタ
　　　　　　　　30日　　　　　アニメーションをエクスポートする


IRONCAD2015　【カメラ】

目次ページへ

カメラ操作（その１）
ここではカメラ操作について説明していこう！
　ブロックをシーン上にドラッグ＆ドロップ。




ホイールを回転　　　　　　　　　　　　　　　 　　拡大／縮小

ホイールをドラッグ　　　　　　　　　　　　 　　　周回

ホイールをダブルクリック　　　　　　　　 　 　 フィット

Shift ＋ ホイールをドラッグ　　 　　　　　　 パン

Ctrl ＋ ホイールをドラッグ　　　　 　　　　 　スムーズな拡大／縮小

Shift ＋ Ctrl ＋ ホイールをクリック　　　　ターゲット（周回の中心の決定）


設定を変更するには

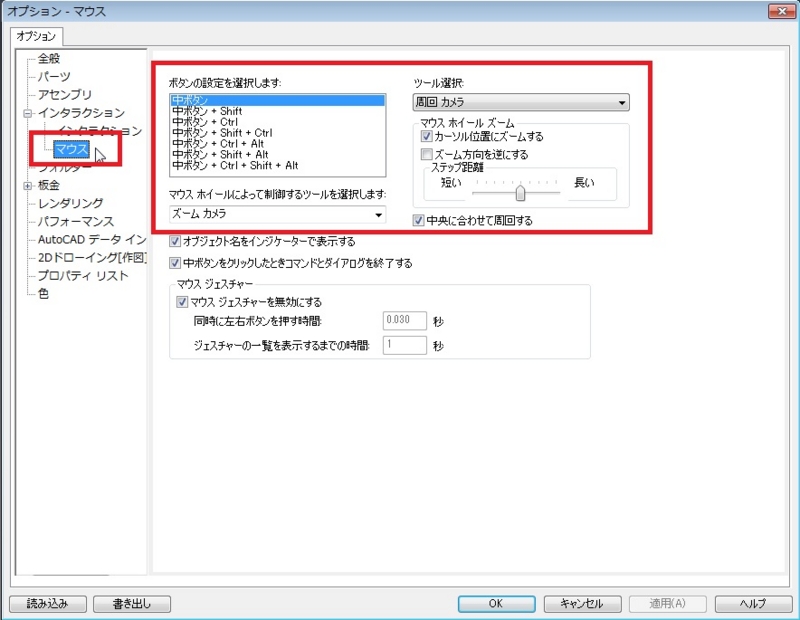

　メニューボタンからオプションをクリック。



　インタラクション−マウスの中で変更できる。


目次ページへ

IRONCAD2015　【起動】

目次ページへ

IRONCAD2015の起動
ここではIRONCAD2015の起動について説明していこう！
　デスクトップ上のアイコンをダブルクリック。



　【はい】をクリック。

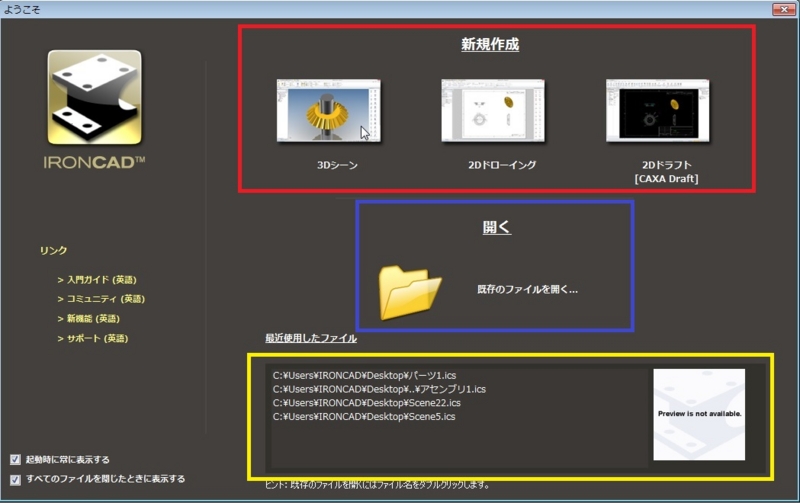

　【3Dシーン】をクリック。




　＜補足説明＞
　赤枠：新規作成
　　　　3Dシーン（3D-CAD）【推奨】
　　　　2Dドローイング（2D-CAD）
　　　　2Dドラフト（2D-CAD）【推奨】

　青枠：既存ファイルを開く

　黄枠：最近開いたファイルを開く

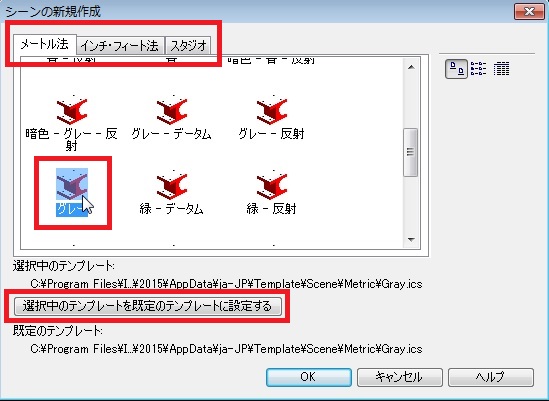

　メートル法のタブを選択し、
　”グレー【推奨】”のテンプレートファイルをダブルクリック。

　※”グレー”を既定のテンプレートに設定する場合は、
　”選択中のテンプレートを既定のテンプレートに設定する”をクリック。

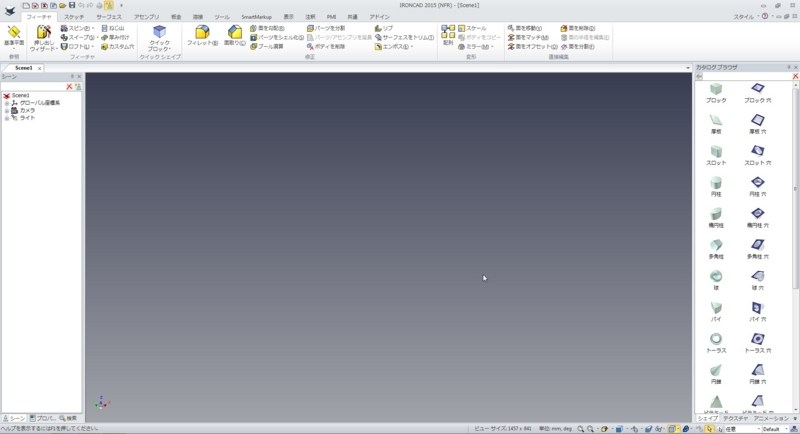

　3Dシーンが起動。


目次ページへ

IRONCAD2015　【初期設定】

目次ページへ

IRONCAD2015を起動する前にすること
ここでは起動する前に知っておきたいことを説明していこう！
　まずはデスクトップに作成されるアイコンの説明

　ゴールド：IRONCAD 2015（通常はこれを使います）
　シルバー：IRONCAD COMPOSE 2015（無償配布されているビュワーソフト）
　ブルー　：INOVATE 2015（3D-CADソフトのみ）
　グリーン：IRONCAD DRAFT 2015（2D-CADソフトのみ）
　※IRONCAD 2015を使用する場合、INOVATE 2015とIRONCAD DRAFT 2015は
　削除しても問題ありません。

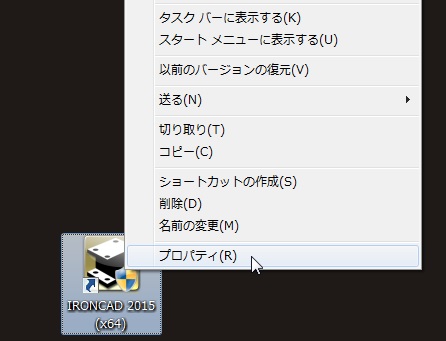

　デスクトップ上のIRONCAD 2015を右クリックし、プロパティを選択。

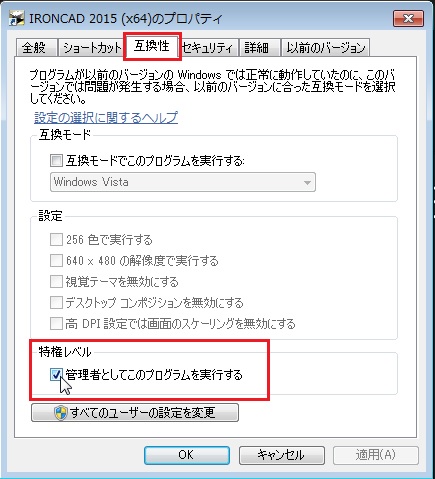

　互換性のタブの”管理者としてこのプログラムを実行するにチェックを入れ、
　【OK】をクリック。





目次ページへ

アニメーションをエクスポートする　　　　　IRONCAD

目次ページへ　　　　　　　前のページへ　　　　　　　次のページへ


アニメーションをエクスポートする
今回は前回、作成したアニメーションをエクスポートしてみよう。
　まずは前回のファイルを開く。



　メニューボタンから
　[ファイル] − [エクスポート] − [アニメーション]を選択。



　ファイルの種類をAVIとして、ファイル名を付けて【保存】をクリック。



　【ＯＫ】をクリック。



　【開始】をクリック。



　エクスポートしたファイルを再生。





目次ページへ　　　　　　　前のページへ　　　　　　　次のページへ

ＳｍａｒｔＭｏｔｉｏｎ（スマートモーション）エディタ　　　　　IRONCAD

目次ページへ　　　　　　　前のページへ　　　　　　　次のページへ


ＳｍａｒｔＭｏｔｉｏｎエディタ
今回は前回、作成した３つの動作に時間差を与えてみよう。
　まずは前回のファイルを開く。



　[表示]タブの【SmartMotionエディタ】
　をクリック。



　[パーツ49]のｱﾆﾒｰｼｮﾝｾｸﾞﾒﾝﾄ上で右クリックし、
　【拡張】を選択。

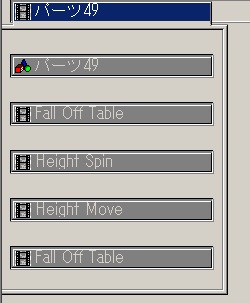

　[パーツ49]のｱﾆﾒｰｼｮﾝｾｸﾞﾒﾝﾄが展開される。
　下から[テーブル落ち]、[Ｈ移動]、[Ｈ回転]。

　【全体の所要時間の変更】

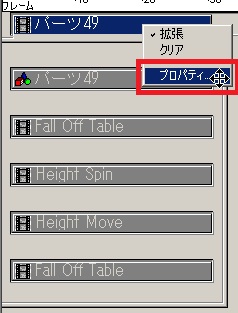

　[パーツ49]のｱﾆﾒｰｼｮﾝｾｸﾞﾒﾝﾄ上で右クリックし、
　【プロパティ】を選択。

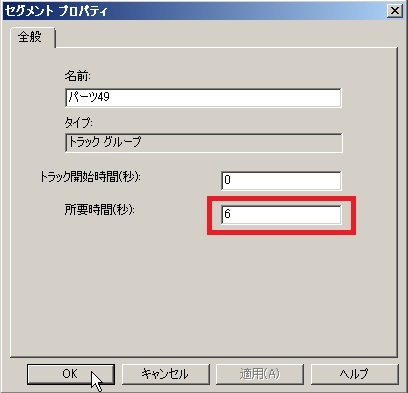

　所要時間を”６”と入力し、【ＯＫ】をクリック。

　【Ｈ回転・Ｈ移動の所要時間の変更】

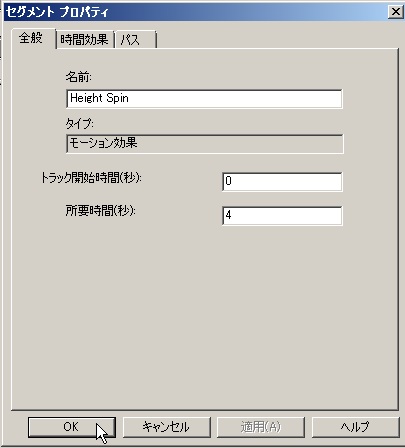

　[Height Spin]のｱﾆﾒｰｼｮﾝｾｸﾞﾒﾝﾄ上で右クリックし、
　【プロパティ】を選択。



　所要時間を”４”と入力し、【ＯＫ】をクリック。
　[Height Move]も同様に設定。

　【テーブル落ちの開始時間と所要時間の変更】
　[Fall Off Table]のｱﾆﾒｰｼｮﾝｾｸﾞﾒﾝﾄ上で右クリックし、
　【プロパティ】を選択。



　開始時間を”４”、
　所要時間を”２”と入力し、
　【ＯＫ】をクリック。

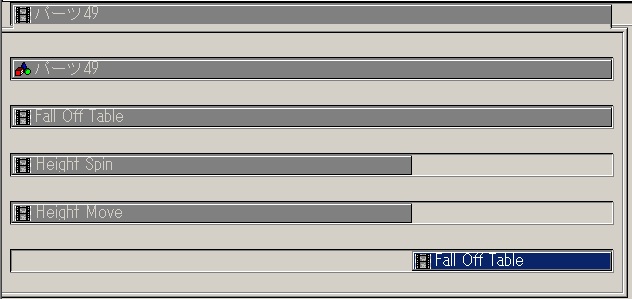

　左図のようになれば、ＯＫ。



　【ファイル】 − 【閉じる】をクリック。

　【アニメーション再生】
　【オン】 − 【再生】をクリック。



　上書き保存して終了。
