HHKB(Happy Hacking Keyboard)を分解したら美しかったので淡々と写真を貼る

　




職場のエンジニアにもらったHHKB Professional。英字配列だし難しくて使っていなかったけど、Macbook on HHKBをやっているギークを見てちょっと憧れたのもあってやってみようと思った。（かつ転職のタイミングだったのでいろいろ環境を変えてみようと(^-^)

これがHHKB on Macbookスタイル！





けど。。。

写真のように、背面のミニUSBが挿すとディスプレイに当たる。。。うーん、これは。

というわけで、改造すればいいんじゃね？と思って分解してみることにした。
あと、静電容量無接点方式スイッチとやらを見てみたかった。普通のキーボードとどこが違うのか？この目で確かめたかった。


まあネジがあればとりあえず外したくなるのがエンジニア気質(^-^) というわけで、レッツ分解！！！

---

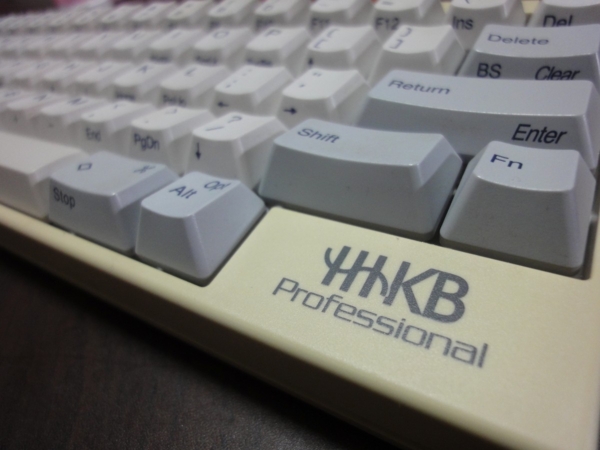

まずは分解前の外観

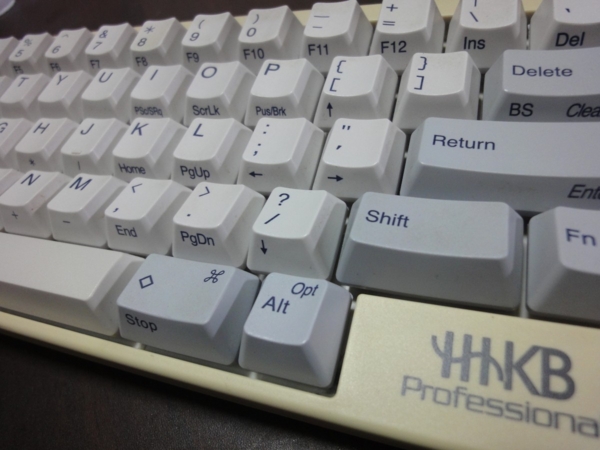

どアップ。

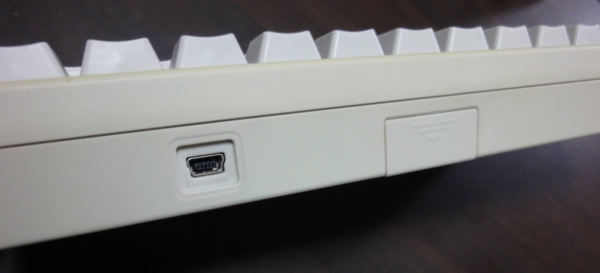

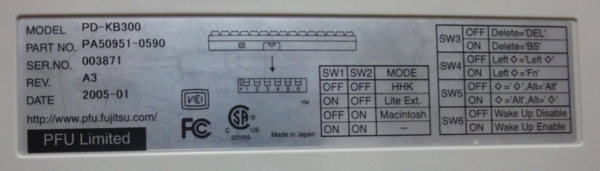

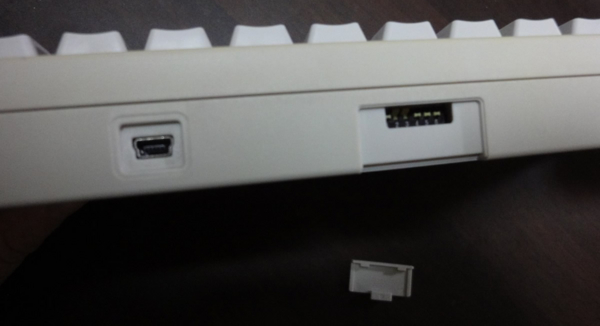

背面。スイッチがあります。

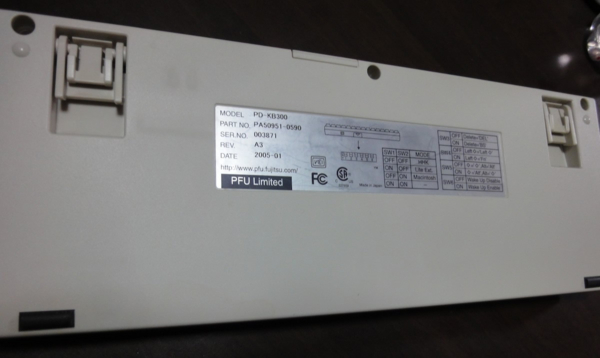

底面。

---

そしていざ分解。

ぱか♪

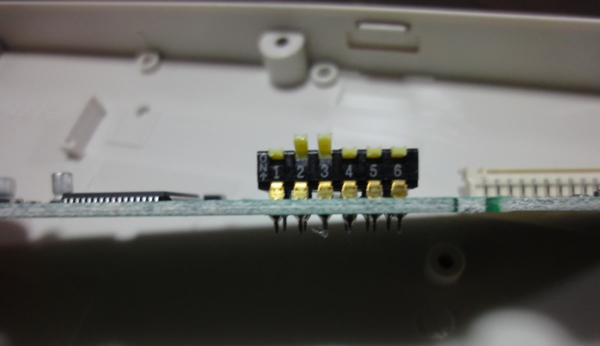

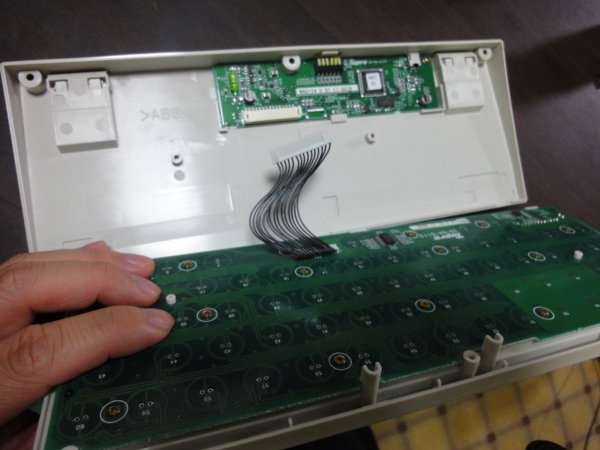

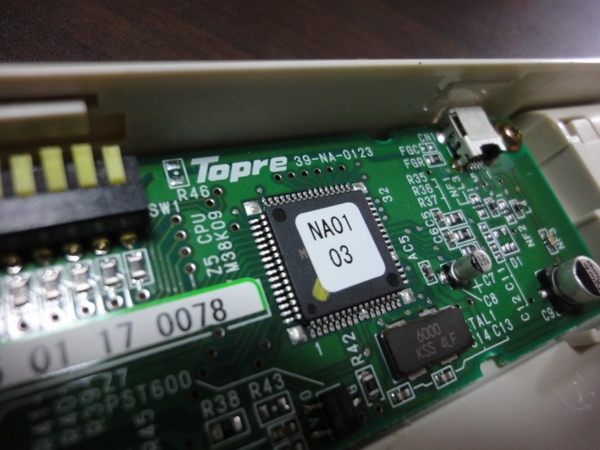

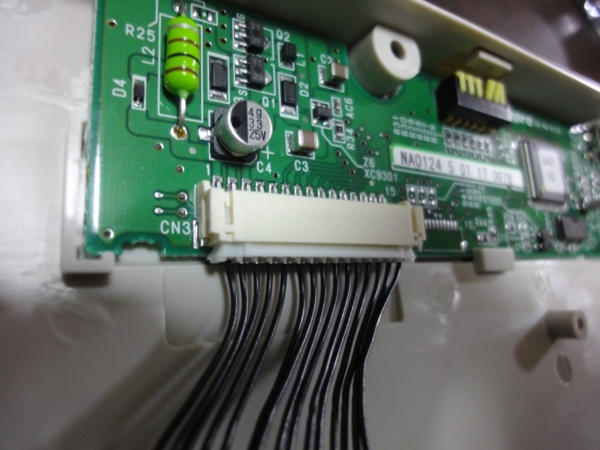

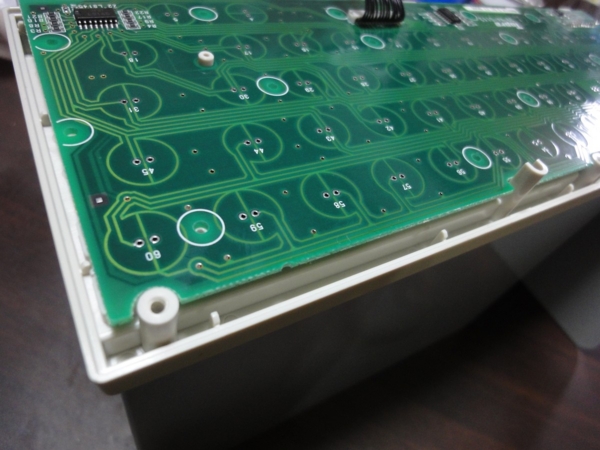

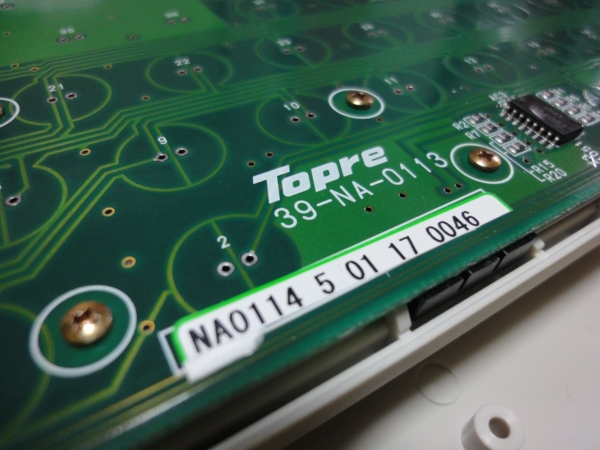

TOPRE（東プレ）の文字が・・キーだけでなく基盤も全部東プレ製なんですね。一部かと思ったら製造は全部東プレ、販売元PFUってことかー。

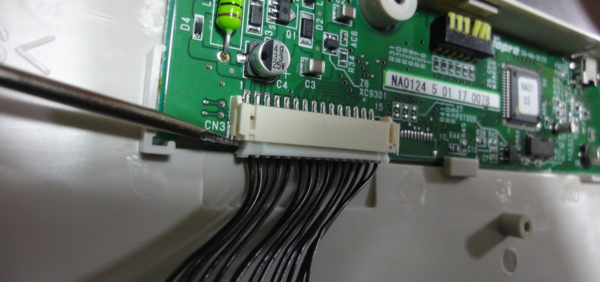

さらにネジを外してみます。





おおーｗ 基板側とキー側に分かれてるけど、これはたまたまです

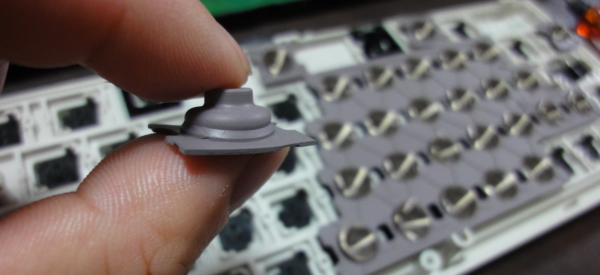

むに♪

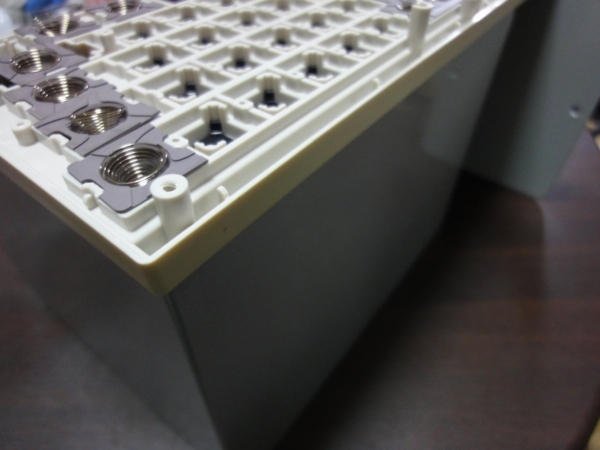

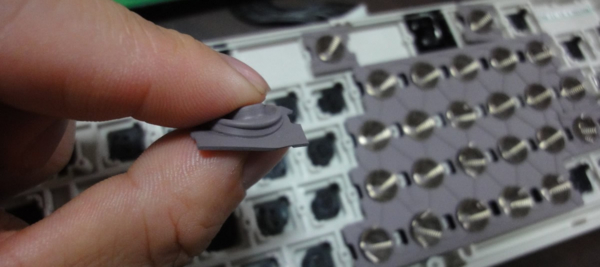

キーによってはクッションの溝の上下左右が違います。

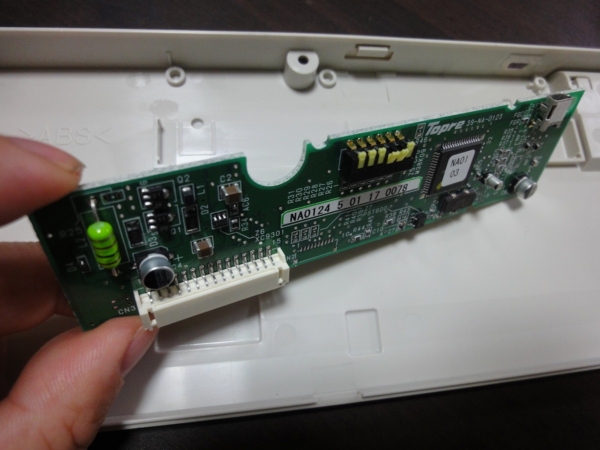

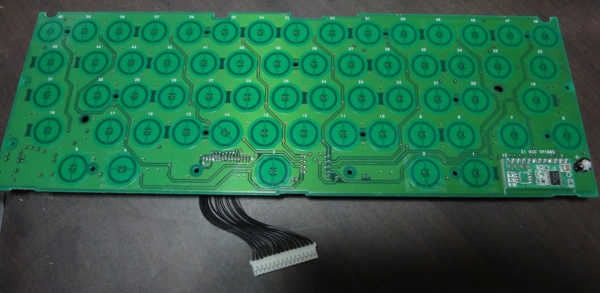

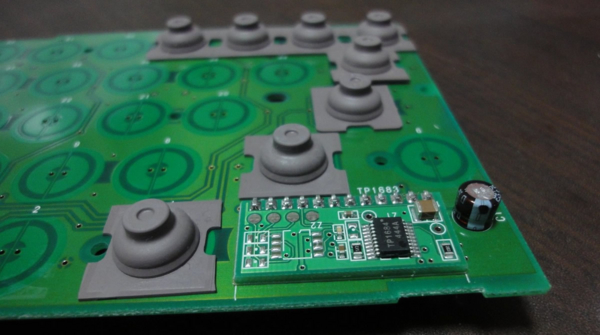

基盤のみ

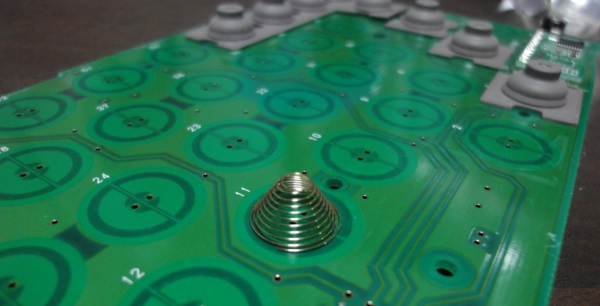

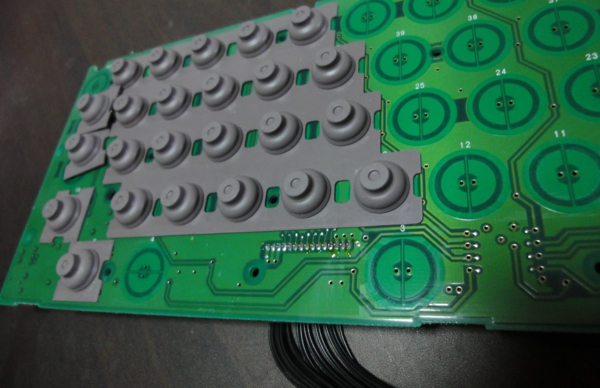

こんな感じで載ってます。

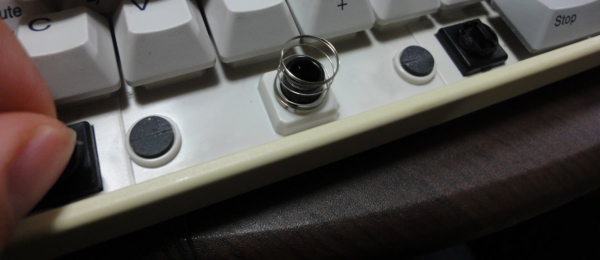

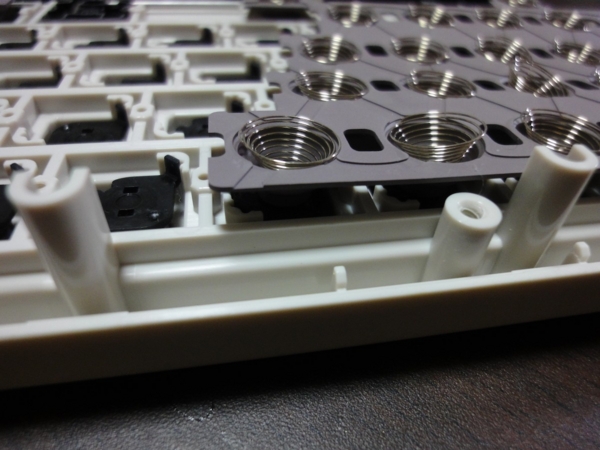

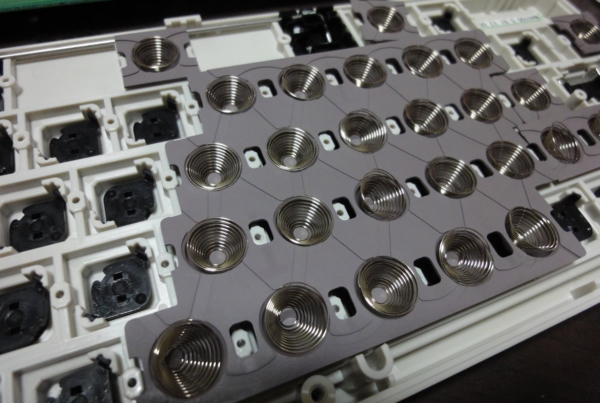

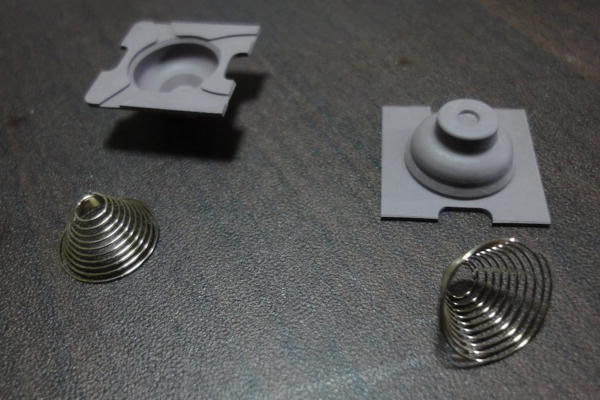

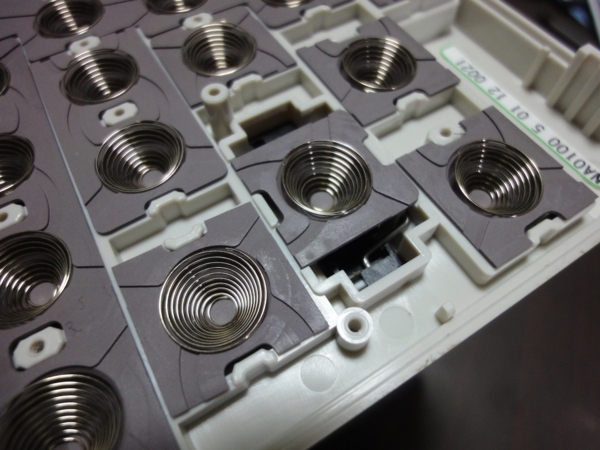

バネとクッション

---

いやー、とっても美しい！今までみたキーボードとまるで構造が違う！こりゃコストかかるわけだ。

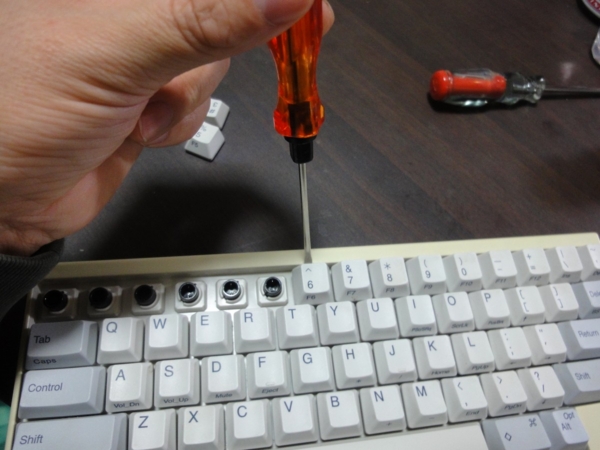

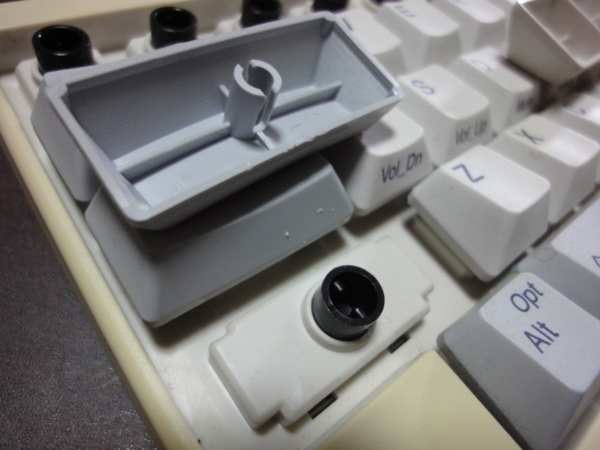

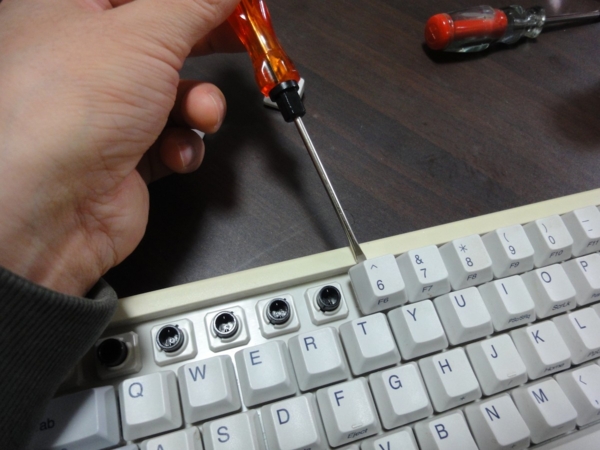

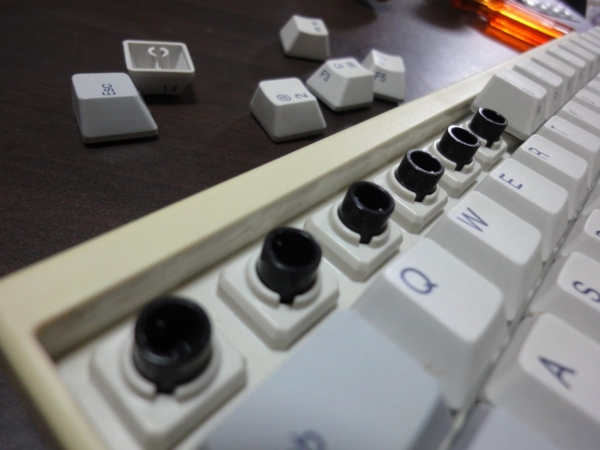

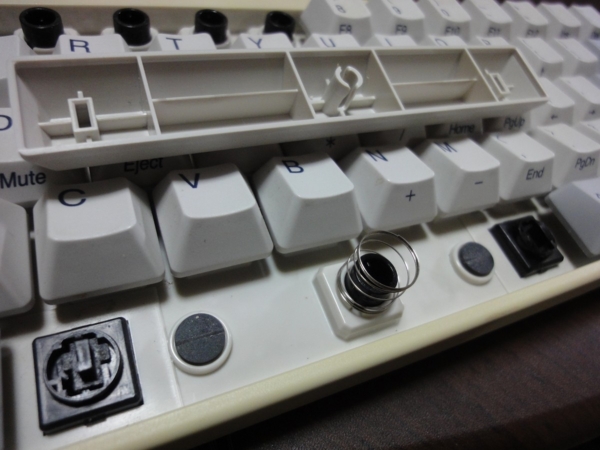

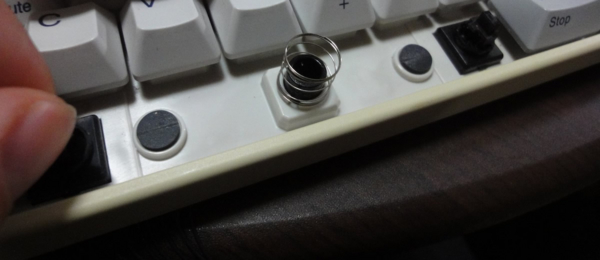

続いて上面からキーを外してみた。（そんなに面白くない








スペースキー

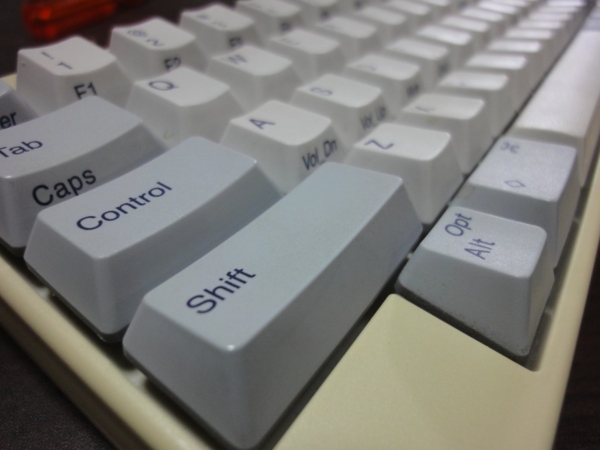

シフトキー



・・・

いやー楽しかった(^-^)

でも結局改造は無理だなと思ったのとコネクタ部がL字のミニUSBケーブル発見したので、ただ中身見ただけに終わりました。

ちゃんちゃん♪（一体何だったのか


enjoy! Happy Hacking!!
