これからは該当の記事よりも過去分の記事にはインデックスを付けることにします。

今回はテキストの前回からの続きで、4章の描画オブジェクトをまとめます。

Windows Presentation Foundation　プログラミング入門

作者: 赤坂玲音
出版社/メーカー: 秀和システム
発売日: 2007/04/26
メディア: 単行本
購入: 2人クリック: 19回
この商品を含むブログ (18件) を見る

4.4　複数線と多角形

Polygonクラスを使用して閉じた図形を描画してみます。

using System;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Media;
using System.Windows.Shapes;

class Test {
	[STAThread]
	public static void Main(){
        Polygon pgn = new Polygon();
        pgn.Stroke = Brushes.Black;

        pgn.Points.Add(new Point( 10, 10));
        pgn.Points.Add(new Point(110, 10));
        pgn.Points.Add(new Point(110,210));
        pgn.Points.Add(new Point( 60,210));
        pgn.Points.Add(new Point( 60, 60));
        pgn.Points.Add(new Point(210, 60));
        pgn.Points.Add(new Point(210,160));
        pgn.Points.Add(new Point( 10,160));
        pgn.Points.Add(new Point( 10,130));
        pgn.Points.Add(new Point(130,130));
        pgn.Points.Add(new Point(130, 90));
        pgn.Points.Add(new Point( 10, 90));

        Polygon pgn2  = new Polygon();
        pgn2.Stroke   = Brushes.Gray;
        pgn2.Fill     = Brushes.Pink;
        pgn2.FillRule = FillRule.Nonzero;

        foreach (Point pt in pgn.Points){
            pgn2.Points.Add(new Point(pt.X + 30 , pt.Y));
        }

        Button btnCChange = new Button();
        btnCChange.Width = 200;
        btnCChange.Content = "押すと赤で塗りつぶします";
		btnCChange.Click += (sender, e) => {
            if (pgn.Fill == null) {
                pgn.Fill  = Brushes.Red;
                pgn2.Fill = Brushes.Red;
                btnCChange.Content = "押すと青で塗りつぶします";
            } else if (pgn.Fill == Brushes.Red) {
                pgn.Fill  = Brushes.Blue;
                pgn2.Fill = Brushes.Blue;
                btnCChange.Content = "押すと塗りつぶしません";
            } else if (pgn.Fill == Brushes.Blue) {
                pgn.Fill  = null;
                pgn2.Fill = null;
                btnCChange.Content = "押すと赤で塗りつぶします";
            }
        };

        StackPanel stpnl = new StackPanel();
        stpnl.Orientation = Orientation.Horizontal;

        stpnl.Children.Add(pgn);
        stpnl.Children.Add(pgn2);
        stpnl.Children.Add(btnCChange);

		Window wnd = new Window();
        wnd.Content = stpnl;

		Application app = new Application();
		app.Run(wnd);
	}
}

これをコンパイルして実行してみます。

画面上に重なり合った図形が2組、表示されます。
細かいことは考えずに、まずは右側に配置されているボタンを一度押してください。

両方赤く塗りつぶされましたが、塗りつぶし方が左右で異なります。
もう一度ボタンを押してみます。

今度は塗りつぶしが青に変わりました。
さらにもう一度ボタンを押してみます。

これで最初の状態に戻りました。あとはこの繰り返しなので気の済むまでボタンを押してみてください。
ポイントはPolygonクラスのインスタンスのFillプロパティには塗りつぶしの色を指定できるということ(nullの場合は塗りつぶしなし)と、塗りつぶしのパターンを帰られるということです。塗りつぶしのパターンはPolygonクラスのプロパティであるFillRule(列挙型)で指定できます。
この列挙型についてはMSDNに詳しく図解されているのでこちらをご覧ください。

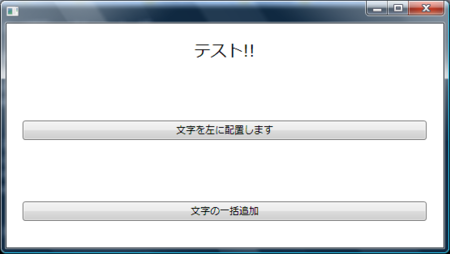

4.5　テキスト

単純な文字列はContentControlのContentプロパティに設定すれば表示出来ますが、この場合は細かい制御がまったくできず不便です。
表示している文字列を制御する場合にはTextBlockクラスを利用します。

using System;
using System.Windows;
using System.Windows.Controls;
using System.Windows.Documents;

class Test {
	[STAThread]
	public static void Main(){
                TextBlock txtblk = new TextBlock();
                txtblk.Width     = 500;
                txtblk.FontSize  = 20;
                txtblk.Text      = "テスト!!";

                Button btnSetPos = new Button();
                btnSetPos.Width  = 500;
                txtblk.TextAlignment = TextAlignment.Center;
                btnSetPos.Content = "文字を左に配置します";

                btnSetPos.Click += (sender , e) => {
                    if (txtblk.TextAlignment == TextAlignment.Center){
                        txtblk.TextAlignment = TextAlignment.Left;
                        btnSetPos.Content = "文字を右に配置します";

                    } else if (txtblk.TextAlignment == TextAlignment.Left){
                        txtblk.TextAlignment = TextAlignment.Right;
                        btnSetPos.Content = "文字を両端揃えに配置します";

                    } else if (txtblk.TextAlignment == TextAlignment.Right){
                        txtblk.TextAlignment = TextAlignment.Justify;
                        btnSetPos.Content = "文字を中央揃えに配置します";

                    } else if (txtblk.TextAlignment == TextAlignment.Justify){
                        txtblk.TextAlignment = TextAlignment.Center;
                        btnSetPos.Content = "文字を左に配置します";
                    }
                };


                Button btnInline = new Button();
                btnInline.Width  = 500;
                btnInline.Content = "文字の一括追加";

                btnInline.Click += (sender , e) => {
                    txtblk.Inlines.Clear();
                    txtblk.Inlines.Add(              new Run("テスト!!"));
                    txtblk.Inlines.Add(new Bold(     new Run("テスト!!")));
                    txtblk.Inlines.Add(new Italic(   new Run("テスト!!")));
                    txtblk.Inlines.Add(new Underline(new Run("テスト!!")));
                    txtblk.Inlines.Add(new Hyperlink(new Run("テスト!!")));
                };

        	Window wnd = new Window();

	        Canvas cnvs = new Canvas();
                Canvas.SetLeft(txtblk   , 20);
	        Canvas.SetLeft(btnSetPos, 20);
        	Canvas.SetLeft(btnInline, 20);
	        Canvas.SetTop(txtblk   , 20);
        	Canvas.SetTop(btnSetPos, 120);
	        Canvas.SetTop(btnInline, 220);
        	cnvs.Children.Add(txtblk);
	        cnvs.Children.Add(btnSetPos);
        	cnvs.Children.Add(btnInline);

	        wnd.Content = cnvs;

        	Application app = new Application();
	        app.Run(wnd);
	}
}
