はじめに パワー半導体であるSiC MOSFETのディスクリート品では、ソース・ドレイン・ゲートの3端子のほかに、ドライバソース端子もしくはケルビンソース端子の4番目の端子を設けて4端子のパッケージとしている製品がある。このケルビンソース端子が有効な理由の説明では、寄生インダクタンスの影響を低減させ、スイッチング特性を改善できると説明されている。 4端子パッケージを採用したSiC MOSFET : SCT3xxx xRシリーズ：4端子パッケージを採用した理由 4端子パッケージを採用したSiC MOSFET : SCT3xxx xRシリーズ：4端子パッケージを採用した理由 | TechWeb ま…

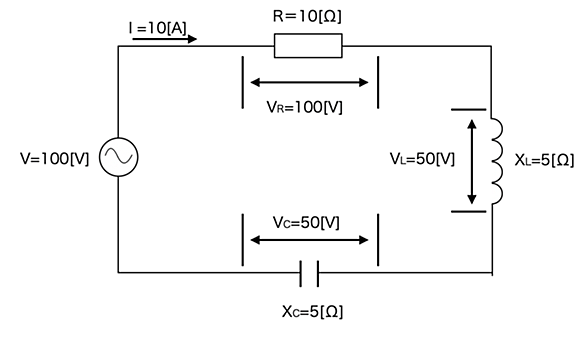

共振状態の直列回路と並列回路の電流・電圧・インピーダンスの特性について整理します。 共振直列回路 下図に示す共振直列回路において、交流電圧V=100[V]、抵抗R=10[Ω]、コンデンサXL=5[Ω]、コイルXC=5[Ω]とした場合の電圧降下はこのようになります。 共振直列回路 ここで、電源電圧が100[V]であるにも関わらず、抵抗で降下する電圧が100[V]、コンデンサで降下する電圧が50[V]、コイルで降下する電圧が50[V]となっています。 そのため、電源電圧は100+50+50=200[V]無いとダメなのでは？と思った方がいらっしゃるかもしれません 実は、コンデンサで発生する50[V]…

←電磁気のメニュー インダクタンスとは何かということを解説します。それとファラデーの電磁誘導の法則を組み合わせて、他のコイルの電流を含めた電流と誘導起電力の関係を調べます。 インダクタンスの定義 ファラデーの電磁誘導の法則 インダクタンスと誘導起電力 まとめ インダクタンスの定義 コイル(的なもの)がn個存在し、静止している場合を考える。これらを番号j=1,2,...nで表す それぞれのコイルの磁束、電流、電圧の正の向きを以下の図のようにする 磁束を増やす向きに電流が流れる方向に進んだ時の電位差を測る そして、コイルjの全磁束*1を,電流を,とする このとき、適切な条件が成り立っているとするな…
