電源と各種素子をつないだものの総称。一見見た目が変わらない素子同士の値が数百万倍違ったりするため、これを学ぶことで工学の分野の中でも他の分野に比べて未経験の対象に対する柔軟なアプローチが可能になったり、大きなシステムを扱ったり、先端技術を開発する適性が強化される・・・らしい。 電子回路は広義の電気回路の仲間だが、他の電気回路とはかなり毛色が異なる。
電気回路の基礎
*1:制御電源とはならないもの。能動素子の注参照
*2:背後の電源を含めるとベース電流・ゲート電圧を入力と考え、コレクタ電流・ドレイン電流などを出力として考えることにより制御電源と見なせるもの
中学受験理科の電気回路は、知識不足よりも「回路図の読み方」が原因で苦手になることがあります。 重要なのは、乾電池の一方の極から電流の道をたどり、分岐点と合流点を見つけることです。回路の見た目ではなく接続関係を読むと、直列・並列やスイッチ操作後の点灯を正確に判断できます。 乾電池と豆電球では、直列・並列が明るさに与える影響も異なります。基本整理と練習手順を本編で解説しました。 https://risukan.jp/chugaku-rika-denki-kairo-nigate/

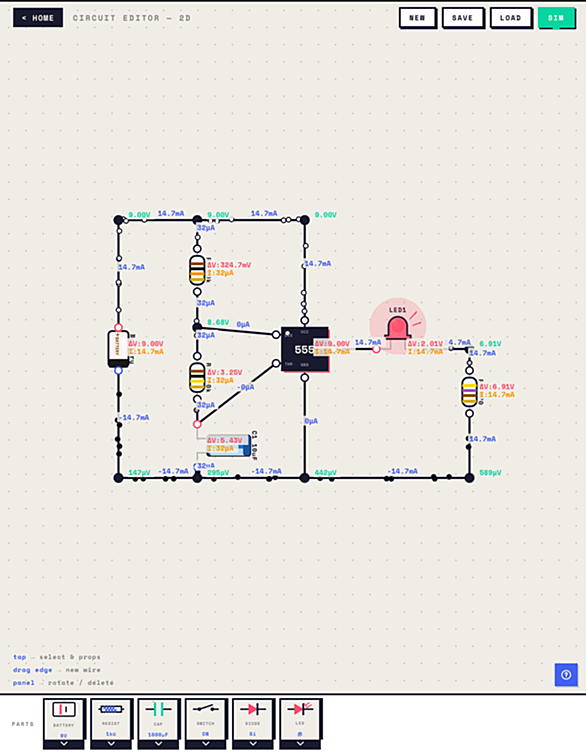

前から作りたかった電気回路アプリを作りました(タブレット&PC向け) claude5 fableが使えるようになったから出来たのです!(2026/6/22までのfable限定使える期間で難しいアプリを全部作りたい・・・と思ったらアメリカ政府が3日くらいで使用禁止にしてしまった) で、このアプリの特徴は、電流を可視化&動きを加えたことで、「電気回路で、何が起こってるかを見えるようにしたこと」です(すでに先行サイトはある) ★基本の使い方 ・まずは右上のSIMボタンで、「電流・電圧数値表示モード」「電流流れるモード」「ノーマルモード」に切り替わります ・回路は線と線の間をドラッグすると、新しい回路…
こんにちは 2年生の機関実技にお邪魔しました!この日はシーケンス回路実習です。「ボタンを押すとランプが点く」ただこれだけの動作ですが、ブレーカーからボタン、ボタンからランプまでといった具合に回路図を見ながらコードをつなぎ、自分たちで組み立てています☆
改訂新版 電子工作入門以前 作者:後閑 哲也 技術評論社 Amazon 興味があったので、電子工作入門以前を読んだ。 初心者だから何かしら作れるようになるといいなと思ってた。 電気の歴史についてしばらく書いてあるのだがその時点で難しい。眠くなる。中学校の教科書とかの方がまだ分かりやすいのではないかと思った。その後の電子工作についても初心者が取り組むにはちょっときついと思った。 本当に入門以前の人はこの本を読むと挫折すると思うのでYoutubeの動画や初心者向け工作キット等で学ぶ方ががいいと思う。 それかAIに部品選定してもらって作るのがいいかも。 まだ下記の電子回路マジわけわからんの本が分かり…

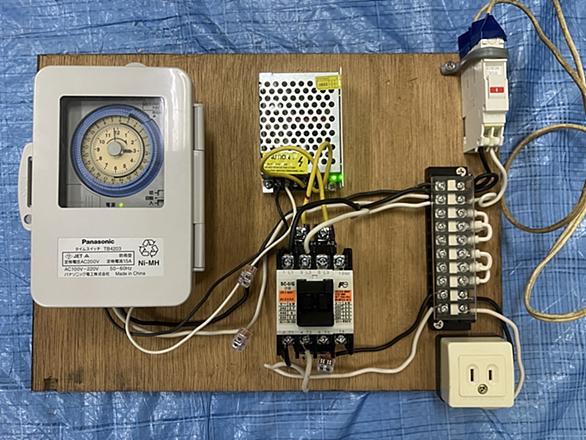

先日修理したタイムスイッチを使ってタイマー式制御盤を作ってみました。 といっても設定時間になると電源をオンするだけの簡単なものです。 回路はこんな感じ。 タイムスイッチと電磁接触器、ACDCコンバータ、ブレーカー、端子台だけの簡単な盤です。 電磁接触器のコイルが24Vなので、 ACDCコンバータを使ってます。 下の回路型を参考にしましたが、下の例では電磁接触器のコイル電圧は交流100Vなので、コンバータで24Vに変換してコイルに電圧をかけてます。 試しに充電ドライバーのバッテリーを充電してみることにしました。 タイムスイッチの時間を設定しモードを自動にします。 すると設定した時間がきたら、充電…

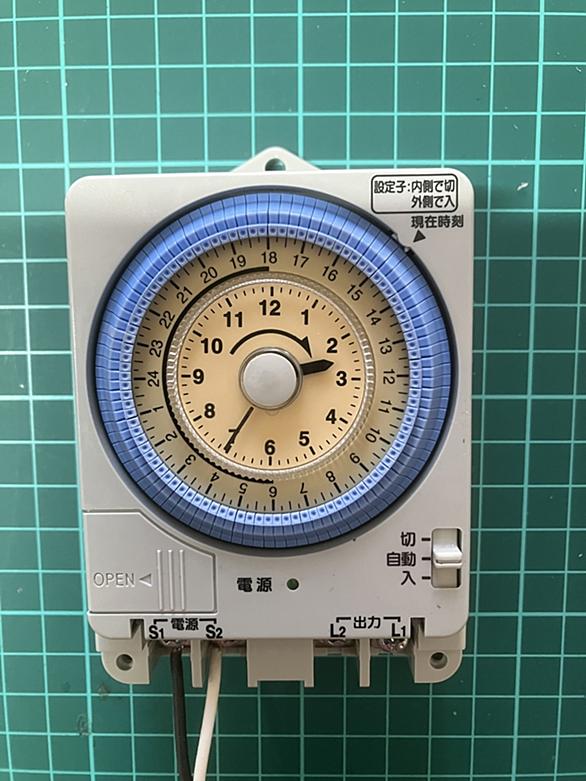

指定した時間だけ照明を付ける回路を組もうと思い、フリマでタイムスイッチのジャンク品を安く購入しました。 パナソニックの TA4203 です。 電源を入れても時計が動きません。 中を見てみると、写真には写っていませんが基盤の赤ランプが周期的に点滅しています。 基盤は正常のようなので一安心。 次に上のコイルの部分を分解してみました。 小さい磁石の棒みたいのが見えます。 ピンセットで取ってみました。 よくよく見ると割れています。 ダメ元でハンダゴテで溶着してみました。 見栄えは悪いですが、くっつきました。 組み直して電源を入れてみると、 あっ、磁石が回った! カチッカチッと音がして時間も正確に刻み始…
いつもなら横になって3分で白河夜船の郷秋<Gauche>ですが、なぜか昨夜はなかなか寝付かれずあれこれ思い巡らしているうちに、唐突に三路スイッチのことが気になりだして、あれは一体全体どう云う回路(構造)になっているのだろうと考え出したらますます眠れなくなってしまいました。結局その回路に思い当たることなく眠ってしまったのですが、今朝目が覚めて真っ先にMacを開いて調べました。便利な時代です。 三路スイッチ??? ほら、階段の下で明かりをつけて、二階で消す、あれです。 はい、いたって簡単な回路でしたが、こんな程度のことが思いつかないようだとすると、郷秋<Gauche>の頭は相当ポンコツになって来て…
この 3 日間,なぜだか非常に豊かな気持ちになって電子回路の勉強をしていました.つまりこれは豊かな日記です. 知らん間に3日間が過ぎていたがそのすべての時間をシュミットトリガとヒステリシスコンパレータに費やしていた気がする(豊か— 口座が泣いている転職活動中の旭川から小平市等の各地に飛び立つ地方ITコミュニティ盛り上げ大臣とみお (@tomio2480) 2025年8月11日 自分たちが富良野市で活動している FuraIT には Arduino 部という括りがあり,そこでは Arduino の用いた工作を中心としたものづくり活動をしています.活動内容は以下のブログでたまに報告されています. f…
2025年3月。 3週間インドのエンジニアが来日して一緒に仕事をした件は、既に書いた。 bp-en.hatenablog.com 2005年6月、7月。 別のエンジニアが6週間ほど来日している。今度のエンジニアは、私と担当内容が(かなり)近く、会話も弾む。朝から晩まで英語で会話しながら仕事を進めている。 最初に、「インドのエンジニアが来る」ということを聞いた時は、暗い気分だった。事前準備に、どれぐらいの時間が掛かると思っているんだ?と。それに英語で仕事の説明をしなければならない。今の激務で、さらに英語での仕事というのは、あまりに酷ではないか? しかし、私は、発想の転換をした。 英語を、無料で勉…
共振回路。 共振回路といえば特定の周波数の信号を取り出したりする時に使われます。ラジオの同調回路にも使われますよね。 詳しい原理とかは忘れましたが、コイルとコンデンサのリアクタンスが同じ時が1番インピーダンスが低くなり、その時の周波数の交流を流すと、コイルとコンデンサは無い物、つまり短絡しているのと同じことになるそうです。 その時の波形がどうなるか見てみようと思ったのですが。。 回路はこんな感じの簡単なLCR直列回路です。 コイルのインダクタンスは15μH、 コンデンサの容量は0.047μF、 周波数の計算式は、f=1/(2π√LC) 周波数は190kHzで共振するはずです。 この回路に信号発…
