window.dataLayer = window.dataLayer || []; function gtag(){dataLayer.push(arguments);} gtag('js', new Date()); gtag('config', 'UA-82470304-2'); このブログの案内です。 chitose6thplant.web.fc2.com youtu.be このブログでは航空無線受信機をキットを組み立て、改造すると言う技術的なことを各種取り上げています。 USD＄20ぐらいで売られているChinese Airband Receiver kitと呼ばれている［NE602…

After assembled, I had adjusted and could receive the signal. However, it is very much noisy. I'm afraid of remaining some issues. BTW I checked the passband characteristics for the front filter and LNA by using nano VNA. As LNA is 20dB gain, I inserted 20dB ATT in the front of CH1. nano VNA connect…

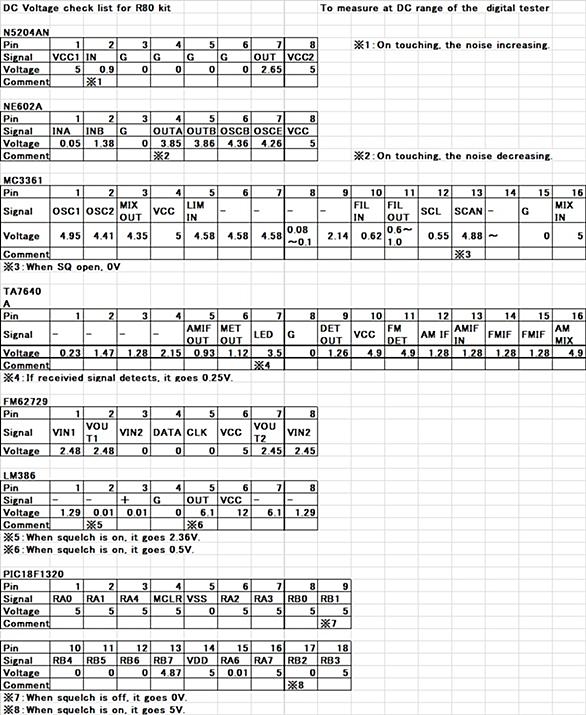

I completed assembling the kit. Some noisy sound comes out from the speaker. I resumed the voltage list of each IC node. The voltage is measured by a digital tester at DC mode.This is for simple checking to avoid mistaken wiring or parts swapping. I also put a comment that it is noise sensitive node…

I just received the kit from China and would like to start assembling it. However, there was no document with it. So I shall prepare the list by myself. Prior to soldering, I put the parts in order to check the contents being enough.I adhered the parts to the parts list to identify each other. Hurry…

c. 1st IF AMP, 2nd mixer, 2nd IF AMP, and detecter MC3661 is working as the 1st IF AMP and also the 2nd mixer combined with 10.245MHz crystal oscillator. The output of MC3661 is fed into LT455 ceramic filter prior to TA7640.TA7640 is working for the 2nd IF AMP and the detecter. The output signal fro…

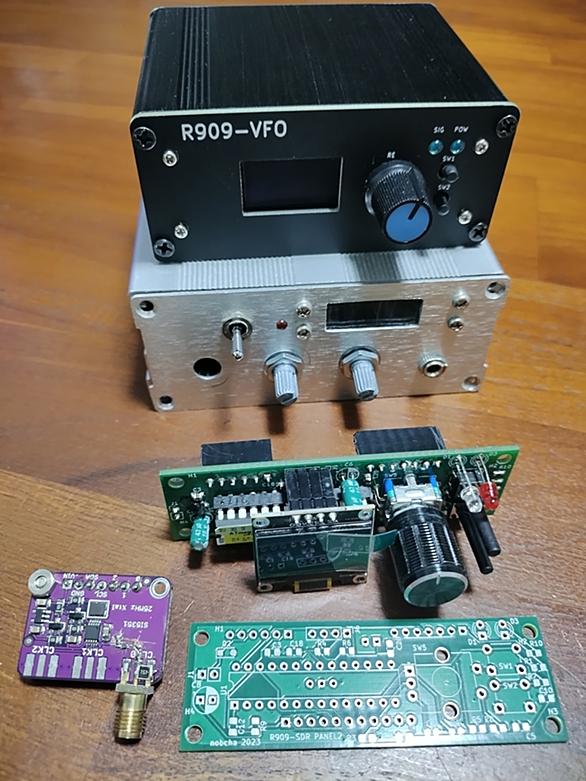

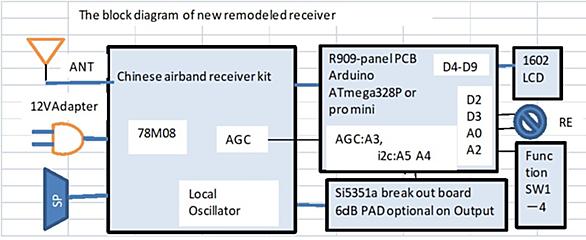

中国製エアバンドレシーバーキット改造に取り組んでいます。外部デジタル局発もオリジナルアルミケースに一緒に入れられないかと考えました。 まずは表示ですが、SSD1306コントローラ搭載のグラフィック液晶をキャラクタ液晶替わりに使いました。 グラフィック液晶の寸法はちっちゃくて、前面パネルに収まりそうです。またArduinoもPro miniならケースの空いているところに詰め込むことができます。 オリジナルケースの制限から、グラフィック液晶使用、更にスイッチ集約でファンクションスイッチはロータリーエンコーダーだけを使うことにします。 ブロックダイヤグラムは次になります。 I'm trying to…

中国製エアバンドレシーバーキット改造で、デジタル局発にし、中国オリジナルのケースに局発・表示まで入れようと思ったら、1602液晶では大きくて入りきりません。 I have been trying to remodel the Chinese airband receiver kit to combine the digital loacal oscillator. To install those into the original alumnum case we shall stop to use 1602LCD. 替りに秋月電商が扱うi2c液晶はどうかと思ったが、i2c接続でAdafrui…

Si4732を親受信機に、TA2003フロントエンドにSi5351aモジュールを局発として付加したエアバンド受信機を設計試作しています。ブロックダイヤグラムは次の通りです。 I’m designing the airband receiver with TA2003 as a frond end, Si5351a as a local oscillator, and Si4732 as a mother receiver. The block diagram is below. Block diagram ブロックダイヤグラム その操作体系ですが、中国製エアバンドレシーバーキットのデジタルLO…
