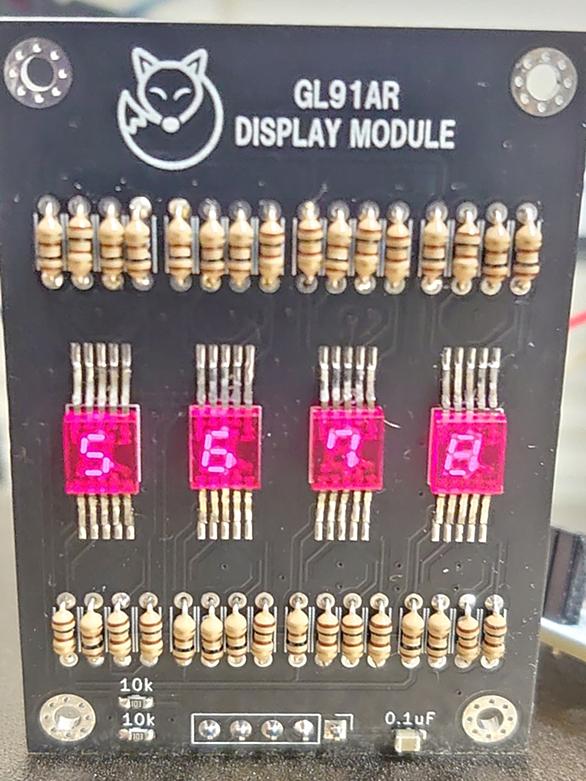

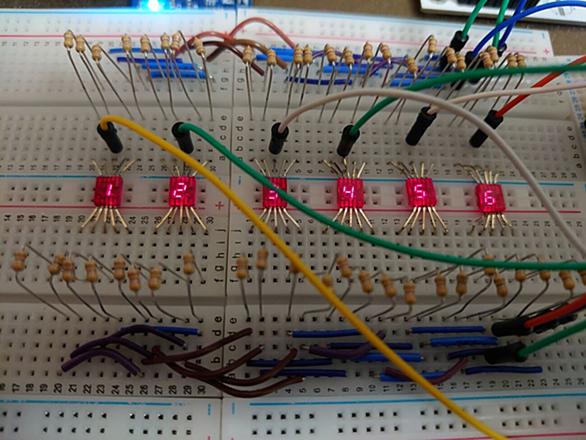

秋葉原の若松通商のサイトを見ていたら、変わった7セグLEDを見つけたので買ってみました。 GL91ARというものです。 ピンが錆びているものがあったのですが、古いものなのでしょうか? データシートが見つからなく仕様がよくわからないので、色々試すのにすごく時間がかかりました。 TM1640で7セグLEDをドライブするのが定番らしいので、まずはブレッドボードで試してみました。 下の画像は7セグLEDを6桁ドライブしていますが、抵抗は47Ωにしています。 色々試したので、この7セグLEDの表示装置基盤をいつものJLCで作りました。 TM1460には5Vを入力するようにしています。 GNDを2つ接続で…
