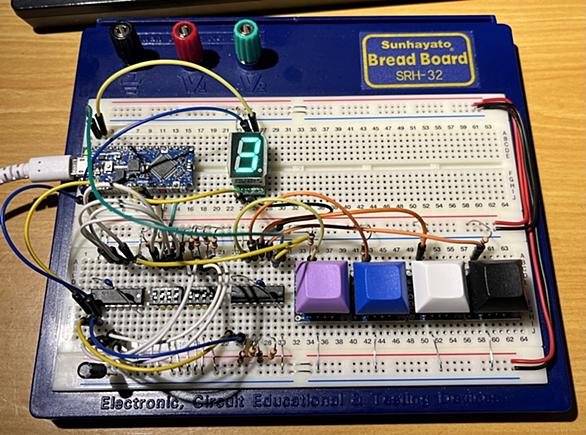

昨日に引き続き74HC165の実験のつづきを行いました。 mamemomonga.hatenablog.com やっぱ2連で使えることと、74HC595が同時に利用できるかどうかを確認したい。 2連目はキースイッチを4つつけ、74HC595として秋月電子の7セグメントドライバキットを使用してみました。 写真 回路図 *1 ~CEは74HC165以外からもSPI入力するときに使用する。これがHIGHのときはクロックを無視することができる。 *2 SR2は74HC595をさらに連結する場合に、2つ目のシリアル入力に接続する。 コードはこちら 74hc165 x2 と 74hc595 x1 のテスト…
