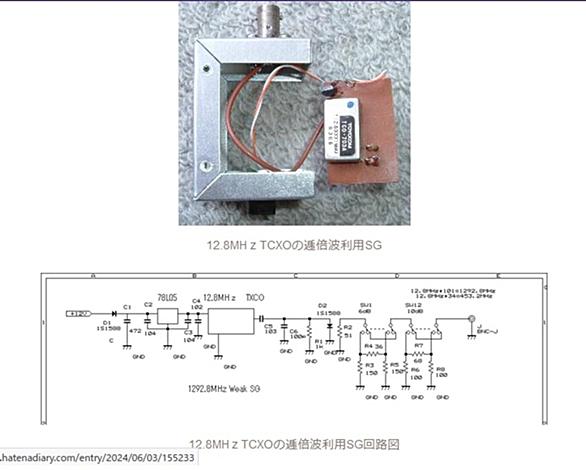

昔秋月電子で売られていた12.8MHzTCXOを使用し作った信号源をtiny SAで測ってみました。 今でも12.8MHzTCXOの後継品が売られています。 12.8MHzTCXOの出力をダイオードで整流、逓倍波スプリアスを増やします。そのダイオードをワンターンコイルに見立て、51Ω抵抗を並行に基板上に立てM結合し、出力信号にするというものです。 The weak signal source ざっとみて12.8MHｚ出力が0ｄBm弱、調整用の10倍逓倍波128MHｚ高調波は大体～60ｄBぐらい減衰、さらにダイオードと抵抗の結合は－30～40ｄBぐらいか？足し合わせると～-100ｄBmぐらいの出…
