iCADの使い方

*内部パーツの整理 *立方体を配置すると・・どこにあるの？ となります。むむ・・パーツとしては、認識されません。ただ置いてある要素の集まりとなります。これでは、外部パーツに切り出すことも・・となり、整理のやり方の参考となれば・・ 作ってみました。 ここまで読んでくれて、ありがとうございます。・.・//"" ♪ 日付を遡って書いています。

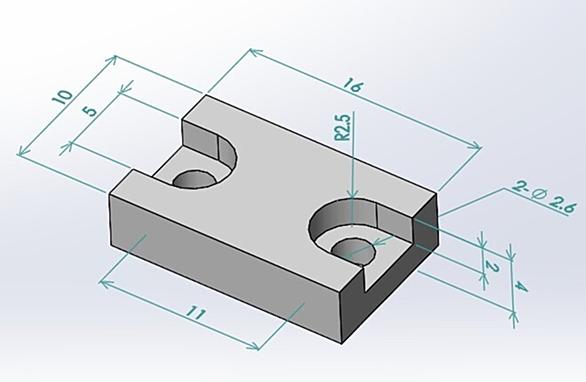

スケッチレスモデリング - 2 簡単なモデリングです。 2-φ2.6 は、加工要素とします。 スケッチは、利用していません。 あなたならどのように作成しますか？ チュートリアルにありました。 発想を変えて・・挑戦しています。 動画アップです。 BOX コマンドは、便利です。 内部要素として・・追加されます。後からの処理も、名称変更のみです。 ここまで読んでくれて、ありがとうございます。・.・//"" ♪ 日付を遡って書いています。

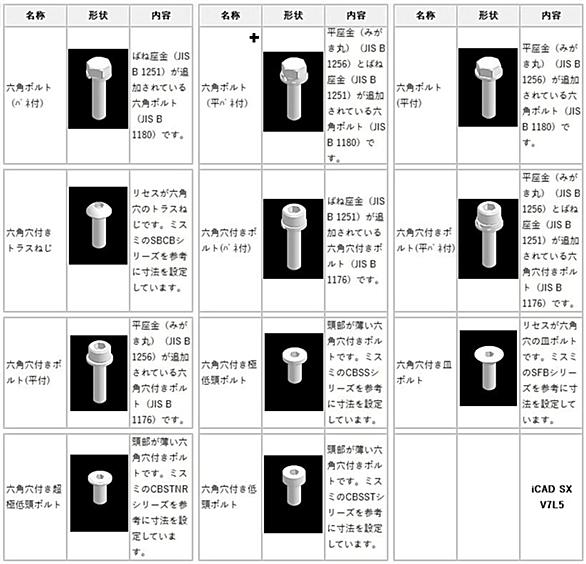

六角穴付きトラス 【SBCB】ステンレス MISUMI 六角穴付き極低頭ボルト 【CBSST】ステンレス MISUMI六角穴付き超極低頭ボルト 【CBSTNR】SCM435 MISUMI六角穴付き超極低頭ボルト 【CBSTSR】ステンレス MISUMI六角穴付き皿ボルト 【SFB】ステンレス MISUMI六角穴付き低頭ボルト 【CBSST】ステンレス MISUMI バージョンは、V7L5 です。問題なく利用出来ています。 ※ ～ ダウンロード 出来ます。 note.com ネタ元は、上記です。 #iCAD効率化,#iCAD,#iCADSX,#iCADの使い方, ここまで読んでくれて、ありがとう…

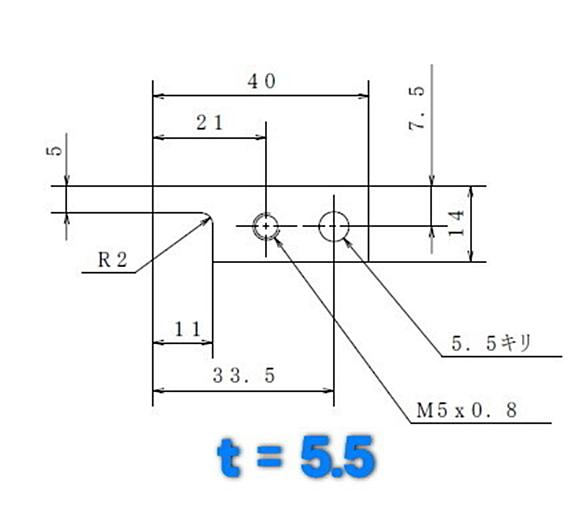

#iCAD SX 初級編 ノンスケッチモデリング お題の画像です。1.板 14x40-t5.5 2.複写 上記の再利用 3. 移動して・・｢5｣ ｢11｣ カット【差】 4.穴 φ5.5キリ 配置 5.タップ M5x0.8 6.面処理 R2 と言う手順です。 挑戦して見てください。 ここまで読んでくれて、ありがとうございます。・.・//"" ♪

■画面操作…アイコン アイコン 左から・前ビュー・切替・次ビュー・投影方向切替・2D/3D次元切替・拡大縮小・拡大・縮小・全画面・更新・前画面・平面・正面・右側面・左側面・背面・底面・面指定・3点指定 View アイコン 左から 投影方向 等角投影 View-1・ View-2・ View-3・ View-4・CG表示縁無し・CG表示縁有り・隠線・WIRE表示・組立平面開設・断面表示切替・画面設定・設定-1・設定-2・設定-3・設定-4・設定-5・設定-6ショートカットキーが空いているので、Keycreator のように【Ctrl+数字】画面表示を入れる手も有りかな？と思います。 マウス操作……

iCAD SX 最新は、2025 (V8L3) ◆カスタム - お気に入り お気に入り-1 一番目は、移動・回転・ミラー・和・差・移動複写・回転・ミラー・穴再配置・機械部品配置一部形状・移動・回転・ミラーコピー・連続複写・削除としています。 下段は、履歴です。 お気に入り-21と重複していますが・・ 移動・回転・ミラー・和・差立方体・円柱・面取り・丸め・加工要素形鋼・接合形状・斜め形状・押出し・面編集 立方体配置 → 移動 →面取り →面編集を意識しています。 お気に入り-3半透明・半透明解除・図面更新・外部配置・内部配置要素非表示・表示・【空き】シェル・パーツ作成材質・干渉・属性・インポート…

iCAD SX 最新は、2025 (V8L3) ◆必須のショートカット iCAD SX 必須！ 原点・方向を制御するショートカットキーをマスターします。 【無変換+Q】は、穴開け作業で、よく利用します。 面に垂直に変更して・・ ここをマスターしないと、iCAD は、使えません。 iCAD SX は・・ 教育を受けないと・・初級マスターは難しい CAD なのです。 資料もなく・・Help も頼りになりません。*参考動画です・・ * 音は、有りません。 マウス基本操作 他のCAD と大きく異なる！ 右クリック→【GO】 モデル回転 【中押し+右】と有りますが・・【Alt+左】でも可能です。同時押し…
