A502

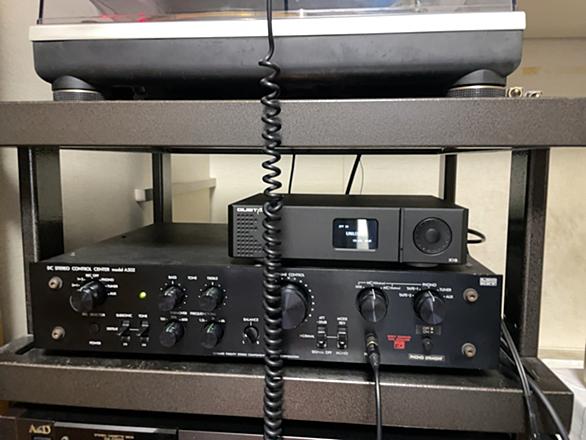

そういえばA502修理後にMMカートリッジ聴いてませんでした 散々書きましたがA502はMMとMCのEQが別なのでそれぞれ動作確認が必要なのであります さて何のMM選びましょうか Technics EPC-H25 今回はボロンカンチレバーと接合針の22ESを装着、異論もあるかと思いますが国産MMカートリッジを代表できるオーディオ性能を有する製品だと思ってます 早速試聴 あ、MC入力と同じ印象っす 針を落とした直後のリードイン無音部が静か、そこからパッと音が浮かぶ感じ 耳が遠くなって微小音への感度が落ちた説も否定出来ませんがw 音色は妙に明るい、現代のフォノEQは聴いた事無いけど癖や固有の音色は…

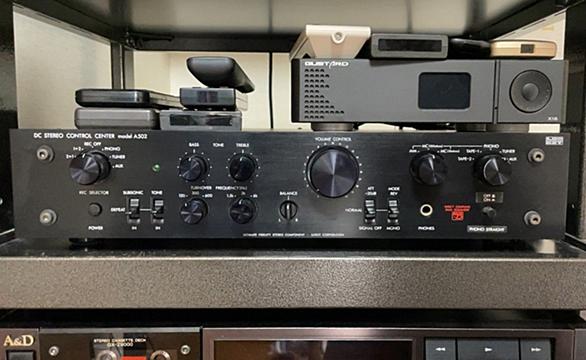

写真は使いまわし、映る姿はノイズマンｗ いままで何度も書いてますがワシはオカルト否定派、変わらないものは変わらない、判らないものは判らないのだ だからDCサーボのオペアンプなんか変えたって音なんか変わる訳が無いのだ！ カートリッジはXL-MC333改205CMK3のカンチレバーを継いだ「半ボロン」カンチレバーのすごいやつなのだ 実聴！ え～なんか音変わってますけど 空間の雑味が取れて見晴らしがスッキリした よしワシの主義主張を貫き通したるｗ たぶん修理前が異常動作だったんだよ 多量のノイズが反転入力に注入されそれをNFBで打ち消す動作をするがそれが打ち消せないほどの異常動作に陥ったんだね 今回…

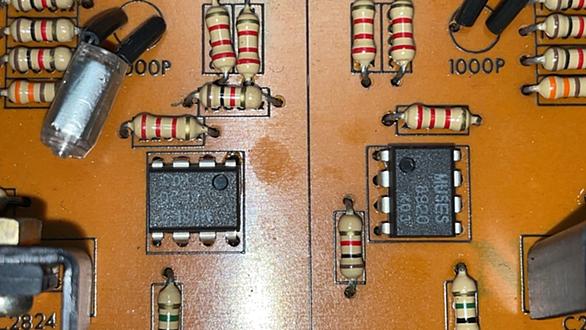

オペアンプの配置はMC/MMのEQアンプに「比較的」ノイズの少ないMUSES8920を配します 手持ちは4個しかないのでラインアンプはLF412を使用ミューティング回路の4558も足黒なのでそこら辺に転がってた中古の4580を起用します DIP8の8920は廃版でちょっともったいないかなと思いながら装着SOPに変換基板じゃA502に失礼なのであります ここで動作テストあの「ガサガサ」ノイズは見事に消えました さぁ、残りをやらなきゃ マンドクセラインアンプが入る基板は2階建てなので結局トーンとヘッドフォンアンプ載ってる基板をはぐらなきゃいかんのであります(´；ω；`)ｳｩｩ ラインアンプにLF4…

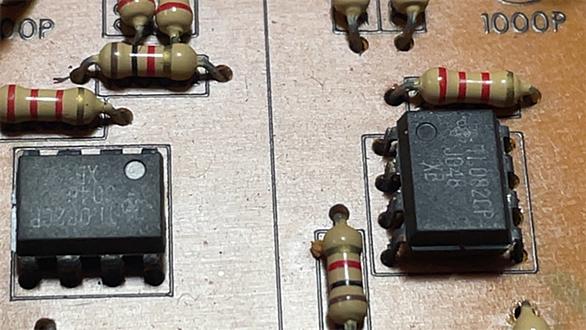

オフセット調整後にMCEQの不具合が判明したA502の修理を行います ラックから出して（これが大変）ヘッドフォンで症状の再確認を行います VRの摺動ノイズや入力切替に伴うポップノイズ等のDC漏れに関する症状は出てません しかし「ボソボソ」言うノイズは継続して出てます ほっ、症状が無くなるのが一番めんどい 良かったです さて、どこから測ろうか？ と、足が真っ黒のオペアンプに触ると（突く）ノイズが変化する 右側の方ね半田は大丈夫 測る前に犯人確定 このオペアンプ、TL072と思い込んでいたらTL082でやんの、まあ当時は高額なので安価なキットに082はやむを得ないかな さて代替え品どうすっかな 用…

という事でV6外してA502に戻します 戻す前に気になっていたオフセット調整します と言うのもA502はミューティング時間が長くパワーアンプより後に解除します するとごく小さな「プチッ」ノイズが入るっす 僅かにオフセット電圧が出てる模様、ちょいと調整してから戻しますか 手持ちのアセンブルマニュアルには回路図が無いのでMJ誌の81年5月号の回路図を用意しました 少しオフセット出てますね このアンプのオフセット調整は少し面倒くさいっす まずDCサーボ切り離します（切り離し用のジャンパーあり） そしてアンプ回路のオフセット調整してからDCサーボ接続しDCサーボのオフセット調整するのです フラットアン…

サンスイが居座っちゃって電解コンデンサ交換後2週間も経ちました重い腰を上げて選手交代 メンテナンス前ははっきりした音だけど少し軽いなと感じていましたが電源投入直後から音に芯が出ました これが本来の音 そして集中的に鳴らしているとエージングが進んだのか どんどん普通の音になりますwww いや良い音なんですよ 劣化状態の音が珍しく感じたのでちょびっとだけ残念w でも前の状態が本来とは思いませんだって外した電解コンデンサーの状態酷かったもん よくできましたおしまい ランキング参加中オーディオ 別館 limited-junkroom-mobility.hateblo.jp 当サイトの内容、テキスト、画…

では40年以上経たんじゃないかなと思われる電解コンデンサーを交換します うわぁぁぁぁぁぁぁ蜘蛛の巣だ この基板はヘッドフォンアンプだけだから変えなくてもいいかなと思いましたが変えると決めたので変えました ラインアンプ＆保護回路一見スッキリ見えるでしょでも表側に配線がないと言う事は 裏側が蜘蛛の巣なんですよここに鏝突っ込まないと部品外せない 這いまわるシールドを避け、テープで引っ張りなんとか交換します案の定一部シールドの接続が切れましたアセンブルマニュアルのおかげで事なきを得ました ちなみに左端以外のシールドはほとんど給電線っす 電源とEQ基板に取り組みます ブロックコンの比較っす左が新品前に書…
