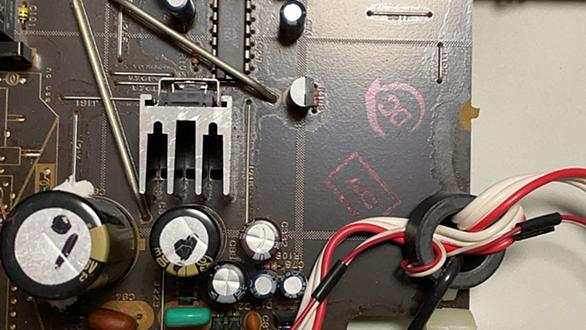

パッと見片電源に見える電源部・・・しかしショボいなwww オペアンプの電圧見てみよう ありゃ？±5V出てますね 回路図ダウンロードっ ん゛ちゃんと正負電源だプラス側の消費電流が大きいので平滑コンが6800μFマイナス側は少ないので1000μFと330μFで1330μF う゛～ん、残留リップルはこれで帳尻が合うんだろうけど特異に見える マイナス側の平滑コンもなんで1000μと330μがパラなんだろう？ 2個使うなら2200μFを1個の方が安いでしょうに残留リップル合わせるのにわざわざ1330μFにしたのかな 電源ICのM5290Pはトラッキングレギュレーターでした DAC以降の回路も見てみましょ…
