R909-DSP2 is a follower of R909-DSP radio and composed with TA2003＋Si5351a+Si4732+TDA2822. I scarcely finalised debugging it. After winding coils it receives the signal from the airplane who is approacing to Itami airport. It could not receive Itami ATIS at most. To confirm of battery operation, I c…

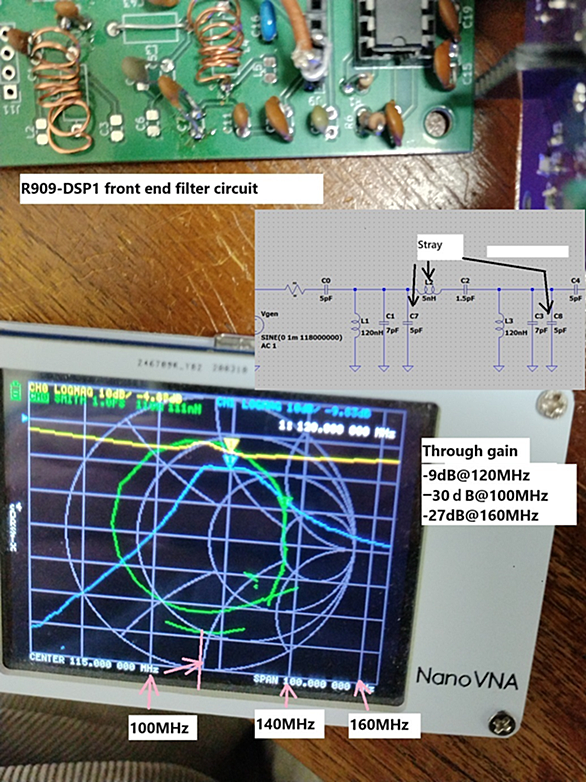

R909-DSPと名付けた最新DIY機の改版基板のデバッグ中です。ところで、この間紹介したように現有機５台があります。 nobcha23.hatenadiary.com 比較表を作ってみました。 現有機比較 第一IFが10.7Mhzだと、初段フィルタでは118＋10.7＊2＝139.4≒136Mhzがとり切れず、以前から何とかしたいと思ってました。R909-DSPはイメージ対策としてIFを21.4MHzにしています。そしてフィルタ挿入による感度低下を避けるため21.4MHzのセラミックフィルターを採用しました。そうなると、いわゆる帯域外領域のリジェクションにはSi4732には受信変調波帯域制限…

バッテリ―動作3.9V対応を狙い、Si4732搭載エアバンド受信機基板を設計試作デバッグしています。 新RF基板デバッグ中 基板配線が狙い通りできているのか心配です。まずは、i2c関連チップやモジュールだけでも確認しようと思い、3.3V対応のi2cスキャンスケッチを作ってみました。3.3Vなのでご覧のように1602は表示できず、表示をOLEDにしたのが、このスケッチのポイントです。 実装途中ですが、狙い通りに関連する0x11,0x3c,0x60のi2cアドレスが観察できました。 OLEDにi2cアドレス表示 ところが、この後、0x11のSi4732が壊れてしまいました。ショート状態になっていま…

2SC3355のピン番配置実装間違いなどあり、R909-DSP受信機の利得関連設計を見直すことにしました。I made mistaken to edit the 2SC3355 pin allignment and I shall review around the gain distribution in R909-DSP radio. 1. R909-DSP受信機の利得配分を見直し、回路動作の妥当性を確認。こんな感じで？を埋めていきます。I shall review the gain distribution and measure or simulate every step value…

J909-DSPのケースですが、Aliexpressで売ってるアルミ引き抜き材のケースとフロント、バックのパネルはプリント基板で作ってみました。 PCB 出来上がりはATS-20みたいになりました。The assembled example is here. It looks like as a ATS-20. CASE またまたPCBGOGOに依頼。事前チェックで引っ掛かり、基板を作る前に相談して解決。 PCBGOGOリンクURL:https://www.pcbgogo.jp/promo/nobcha23 I found the case made of the aluminum moldn…

Si4732を親受信機に、TA2003フロントエンドにSi5351aモジュールを局発として付加したエアバンド受信機を試作しています。OLED表示の構成にしたものではブロックダイヤグラムは次の通りです。 I’m making the airband receiver with TA2003 as a frond end, Si5351a as a local oscillator, and Si4732 as a mother receiver. The block diagram of OLED display type is below. ブロックダイヤグラム その操作体系ですが、1.ロータ…

Si4732を親受信機に、TA2003フロントエンドにSi5351aモジュールを局発として付加したエアバンド受信機を設計試作しています。ブロックダイヤグラムは次の通りです。 I’m designing the airband receiver with TA2003 as a frond end, Si5351a as a local oscillator, and Si4732 as a mother receiver. The block diagram is below. Block diagram ブロックダイヤグラム その操作体系ですが、中国製エアバンドレシーバーキットのデジタルLO…

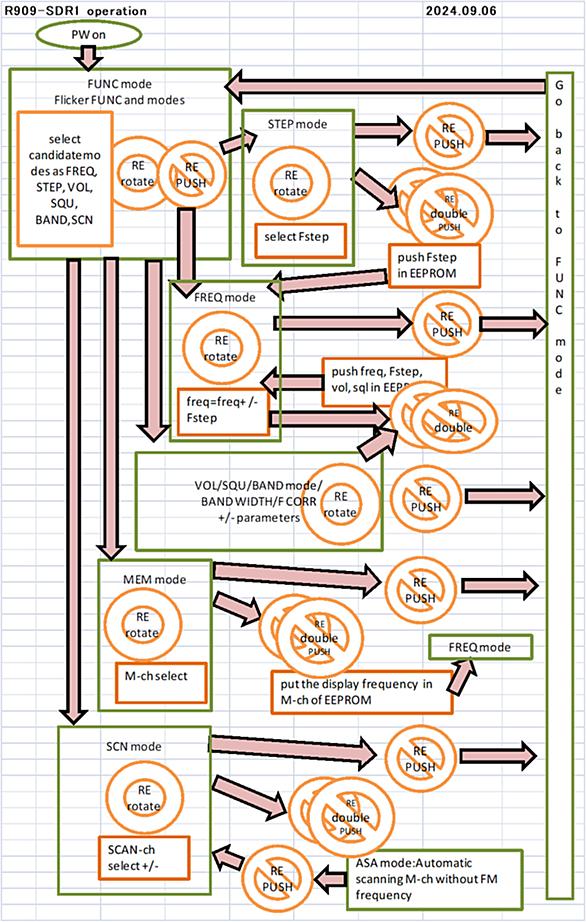

The R909-DSP1 sketch is programmed into the ATmega328P using the Arduino UNO loader. There is a 6-pin header for a USB Serial module that connects to the Arduino IDE, allowing you to drop programs into the ATmega via USB Serial. In this article I will explain the operation reffering the display. R90…

R909-DSP受信機と言うのはSi4732を利用したエアバンド、FM放送受信機です。一号機が完成しちょっと感度悪いと思ったが、それはトランジスター実装間違いが原因で、直した結果、期待してたぐらいの感度で動作しています。 感度改善の二号機(R909-DSPⅡ)を組み立てていますが、回路ミス、オシロプローブミスでSi4732を二個も壊してしまいました。SOP16の張替えと言うのに初めてチャレンジしましたが、パターン剥がれが二か所発生、何とか張り替えられました。また回路ミスだと思っていたのは、32.768㎑水晶がおかしかったらしく、そちらも交換し何とか試験プログラムで応答が出るようになりました。ス…

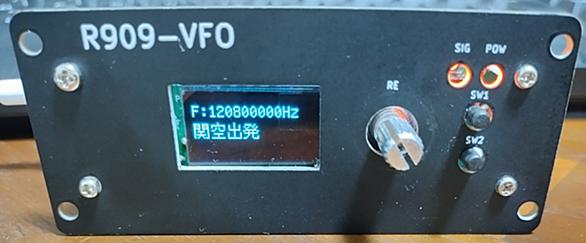

外観<>R909-VFO内部Si4732使用エアバンド受信機の制御基板であるR909-DSP_panel基板を流用したVFOですが、アルミ引き抜き材のケースに入れ、バッテリーと組み合わせ、JCRさんのVFOスケッチを借りて動作確認しました。 projecthub.arduino.cc PA0RWEさんのVFOスケッチも移植してみました。SW構成が違うので、移植できたのは周波数設定部分限定です。HF/CW送受信機用で開発したようで、BFOとかRITが付いています。R909-DSPはエアバンド受信機から始まっているので、今後HF受信機展開を考えるとBFOとかRITは課題です。 pa0rwe.nl …

Si4732を使った受信機R909-DSPを設計・組立・デバッグしています。まだいくつか不満点があり、設計変更検討中です。その中継ぎでR909-DSPのLO部を独立させ、無線機のVFOに使えるようにしたR909-VFOを手掛けています。PCBGOGOにご協力いただき、試作基板を作りました。データをGITHUBに公開してあるので、ご利用下さい。 www.pcbgogo.jpこのR909-VFOですが、R909-DSP用Panel基板にSi5351aモジュールを追加し、RF信号発生器として使います。 写真ではPANEL基板の前にはOLEDが後ろには紫色のSi5351aモジュールと、Arduino …

Si4732使用エアバンド受信機の制御基板であるPANEL基板を流用し、VFOを作りました。それをアルミ引き抜き材のケースに入れました。CesarSoundさんのVFOのスケッチ”10kHz to 225MHz VFO/RF Generator with Si5351 - Version 2”を入れて動作確認しました。 R909-DSP&R909-VFOInside 制御基板と正面背面パネル基板を、Aliexpressの”KX JOJO electron Store”で求めたアルミ引き抜き材ケースに組み込みます。 nobcha23.hatenablog.com Ali組立動作確認はいつもの”i…

今まで航空無線受信機キット組み立て改造したり、自作で設計製作したりで5台まとめてきました。運用可能なのはそのうち4台です。 現用4台ですが、上からR909-DSP-１、R80/V6.0、R909、CN-AB-Radio_No3です。 自作エアバンド受信機色々 1. 一番初め、取っ掛かりに作った受信機キット改造機を便宜上一号機と呼んでいます。写真では一番下のCN-AB-KIT_remoddeledと書いてあるものです。この受信機は中国通販(套件之家製造)で買ったSA-602＋MC1350＋LM386構成のアナログ自励発振器モデルをベースにしています。そして、Arduino制御のSi5351a仕様…

もともとこのブログのとっかかりは中華エアバンドキットを買って組立てからです。色々な自作紹介サイトを見、参考にしました。みなさんからの情報提供に感謝します。 キットを組み立て、使ってみて、改造改良新規開発と回路設計、基板設計に進みました。そして今は、DSPチップを使う受信機試作まで進み、Si4732エアバンド受信機R909-DSPができました。 そのSi4732エアバンド受信機はVFO制御部とRF部に別れており、VFO制御部だけでもRF信号発生器とか、アナログ受信機のデジタル化局発改造に使えます。 そこで今回はアナログ受信機のデジタル化局発改造をやってみます。一番初めに手掛けた中華エアバンドキッ…

R909-DSP受信機(TA2003＋Si5351a＋Si4732＋Arduino/エアバンド+ＦＭ放送)の試作を紹介し、感度が悪いと報告していました。以前検討した受信機のゲイン配分見通しでは-100ｄBmよりは良いぐらいと期待していたんですが、結果は-85ｄBmぐらいです。仕方なく、LNAを前に入れて使っています。 As the receiver was lower sensitivity of -85dBm than my expectating of -100dBm, I used LNA. なので、対策として、LNAを追加した基板を再度設計し、ちょうど組み立て始めたんですが、ここで感度…

R909-DSP 自作エアバンド＆FM放送受信機R909-DSPのその後ですが、エラッタ修正含め、感度改善版を設計試作の予定です。 でも一通り動いているので、現状のデータ情報類を整理しGITHUBにアップロードしました。回路図、部品表、スケッチ、ガーバーデータなどです。 日本語のマニュアルを作りました。 そして日本語のアップロードファイル一覧表も作りました。 詳細はGITHUBを見てください。 5個 SI4732-A10-GSR RF RX AM/FM 520KHZ-1.71MHZ SOIC CHUANGYEIC Amazon KKHMF 2個 Si5351A Si5351 I2C クロックジ…
