Almost lost technologies•2ヶ月前

TLCS-90SBC, 78K/3 基板設計(3)

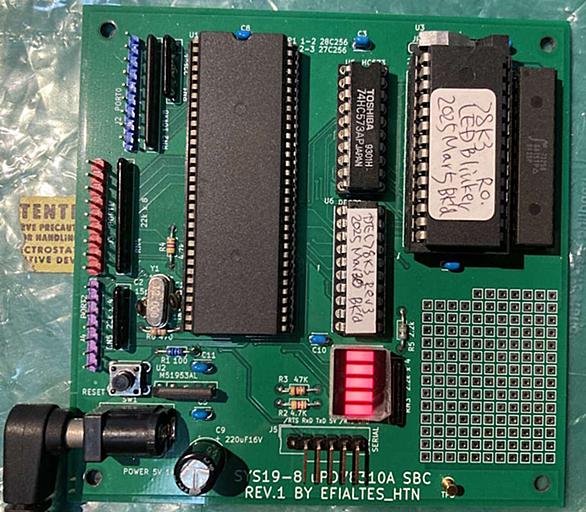

今回速かった。木曜には発送で今日受け取りました。 78K3基板 TLCS-90基板 ただ、今週末別用なので再来週から着手です。78K/3のほうは水晶周りが狭すぎるかも。

#電子工作#SBC#レトロ#TLCS-90#78K/3

関連ブログ

Almost lost technologies•2ヶ月前

78K/3 SBC 基板設計

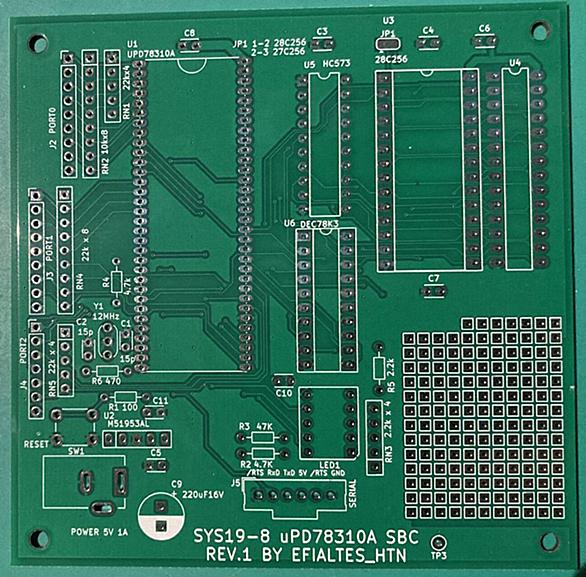

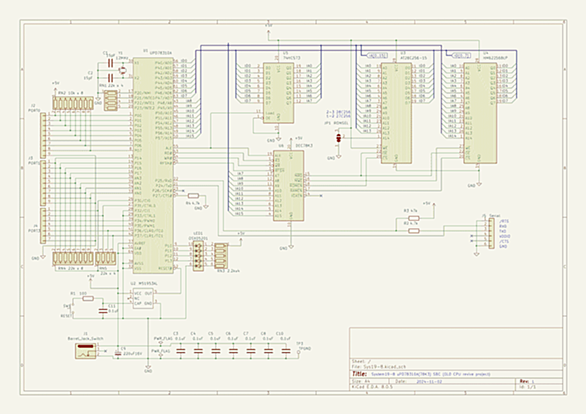

とりあえず線は引きました。まぁ基板屋に出す気になれば出せる状態。 回路図 基板図 （裏面銅箔側です。表はかなり塗りつぶされているので） ３D図 前に書いていなかったと思うので付け足しておくと、このデバイスも組み込み用なのでリセット端子は当然ヒステリシスあり、なので動かすだけならリセット用のICはいらないです。でも今回も、前の SC/MP-III、2650A にもつけたのは、測定の都合です。ロジアナを繋いだ場合、リセットがどこで落ちたかが外部から正確に判断できないとリセット直後が見えない、ということでMELPS740で懲りました。今回は部品が少ないのでユニバーサル部をつけて、その下のテストポイン…

#SBC#電子工作#レトロ#78K/3
Almost lost technologies•2ヶ月前

次の遊び相手・・考え中

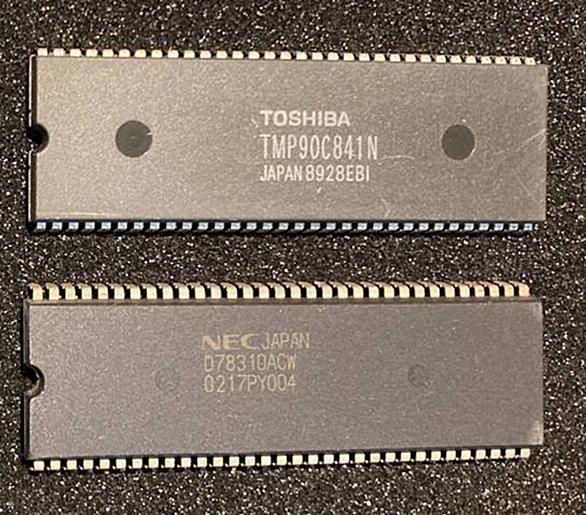

仕掛中のものが結構ある状態ですが、、 SCN2650A は完了とする SC/MP-III 浮動小数点BASIC移植。とりあえずエミュレータまでは動かしてあとはぼちぼち。 i8008 考え中。図面だけ引いて次どうするか迷っています。基板起こすにしても、SPLD周りをもう少し集積度の高いものに押し込むことも考慮。 新規案件 NEC、東芝、川鉄とあります。３＋α 。まず、とりあえず以下。 8bit 系の手持ち まず写真の２件かなぁ。NECの方はとりあえず基板まで図面を作ってみたところ。滅んでしまった 78K/3 系です。旧78K 類より命令が整理されているのと、まぁそこそこ違うこと、それと8080系…

#SBC#レトロ#TLCS-90#78K/3
Almost lost technologies•2日前

78K/3 SBC制作(1)

78K3 の方も組み立てては見たのですが、全く動かないというかリセットがかかりっぱなし。理由を調べたところ、M51953A ではなく、M51943B が取り付けられていることが判明。後者の方はオープンコレクタ出力なので、ハイインピーダンスではあるけど最初 LOW に引くので、ロジックとしては '0' になりますな、、、 うーん、M51943B なんて買った覚えがないのだが…… このままだとリセットスイッチが繋がらないので、交換するしかないです。少し部品箱漁っても M51953A が出てこないので、とりあえず若松通商に注文かけました。再着手は再来週かなぁ。
