ちょっと現在のボードはお休みにして NIBL の改造の方を見ていました。浮動小数点の方はちょっと後回しで、まず NIBL が遅い原因である GOTO 処理をどうするかですが、毎回先頭からバイトサーチしているのが遅いので、いくつか案を考えていました 中間言語化してしまい、細工する。変更量が大きすぎるので止め。 行番号の直後に次の行のポインタを入れてサーチの負荷を軽くするこれはそこそこ検討していたのですが、新規行を既存行の間に差し込む際の処理が面倒なので取りやめ。 実行時のJIT風に最初の一回の処理時に中間言語に書き換える。今回はこれを採用。 結果としては、インタープリタの先頭に中間言語 (0x8…

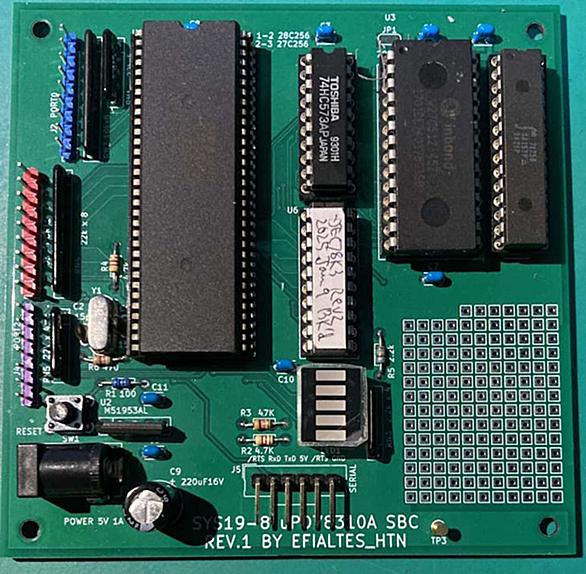

とりあえず 78K/3 のほうも LED Blink までは OKになりました。原因は Bluesky のほうでちょっと触れた通り /RFSH が Z80 に似た信号と勘違いしていたため。実際は RESET 直後からずっと出っぱなし、なので RFSH 期間中はメモリの読み出し禁止、としていた関係でメモリが全く読めず、でした。 でも、この角度だと IC パッケージの印字が全く見えません。 LED BLINK とりあえず、GALの論理は貼っておきます。 1:Name DEC78K3; 2:Partno KF010004; 3:Date 25/03/30; 4:Revision 03; 5:Desi…

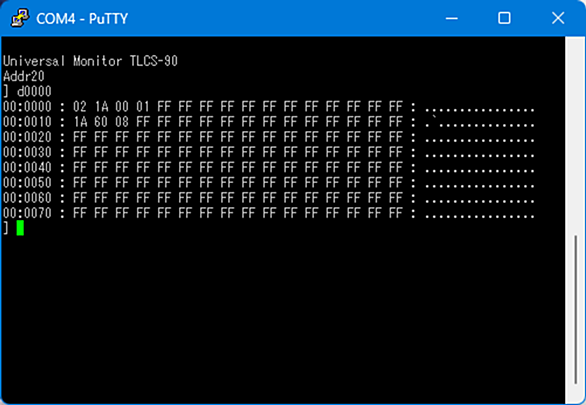

とりあえず Unimon までは OK、っと。こちらは asano さんに感謝。78K/3 は何にもないのでこれからです。 diff -aruN ../unimon/unimon-20241231/tlcs90/config/config.inc tlcs90/config/config.inc --- ../unimon/unimon-20241231/tlcs90/config/config.inc 2020-11-29 16:55:53.000000000 +0900 +++ tlcs90/config/config.inc 2025-01-31 22:50:13.000000000 +…

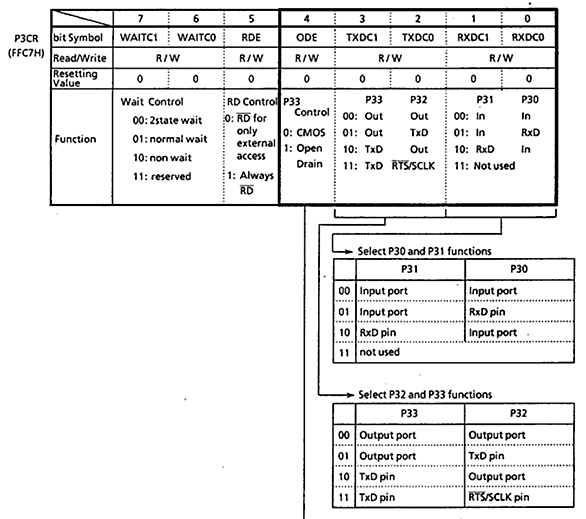

こちらの方はシリアルが動かなくて色々調べていたんですけど、unimon の期待しているのと TxD ピンのアサインが違うのが判明。unimon はP3CR制御レジスタに 4AHを書いていて、、、 これだとP33側が TxDになるんですけど、実際の回路は P32側に TxDを期待していると。 こちらの方は週末にROMを直して再チャレンジです。

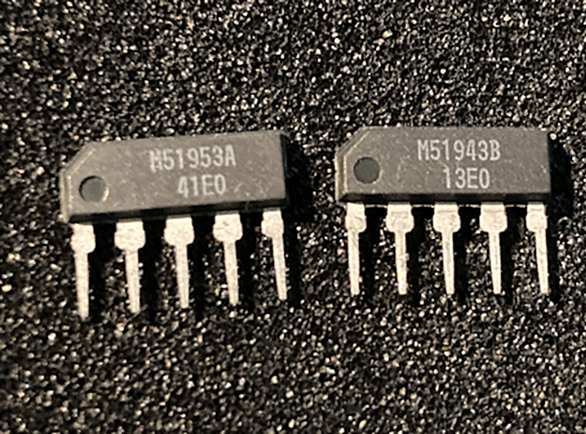

78K3 の方も組み立てては見たのですが、全く動かないというかリセットがかかりっぱなし。理由を調べたところ、M51953A ではなく、M51943B が取り付けられていることが判明。後者の方はオープンコレクタ出力なので、ハイインピーダンスではあるけど最初 LOW に引くので、ロジックとしては '0' になりますな、、、 うーん、M51943B なんて買った覚えがないのだが…… このままだとリセットスイッチが繋がらないので、交換するしかないです。少し部品箱漁っても M51953A が出てこないので、とりあえず若松通商に注文かけました。再着手は再来週かなぁ。

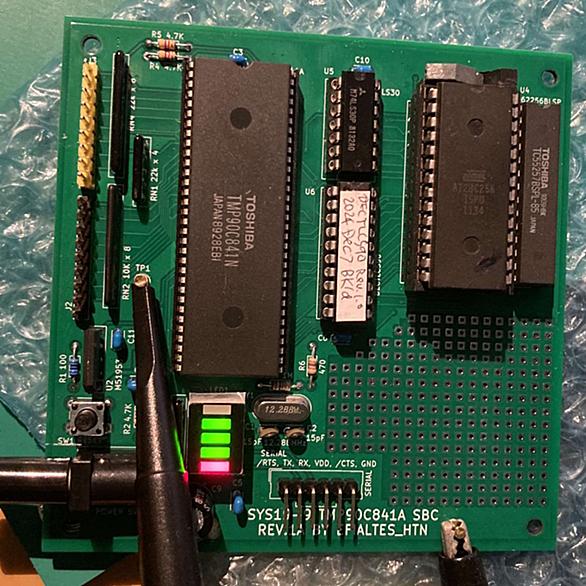

とりあえず組み上げてOSCの発振だけは確認しました。これからデバッグです。 発振波形はCPUの CLK ピン、つまり水晶部の 1/4 です。見た目もだいたいそれぐらい。 78K/3 のほうは写真に出ている５素子のＬＥＤバーがストック切れだったのでまだ途中で保留中です。いま秋月に行ってる暇ないんだよなぁ。まぁ TLCS-90 に集中できるといえばそうなんですけど。

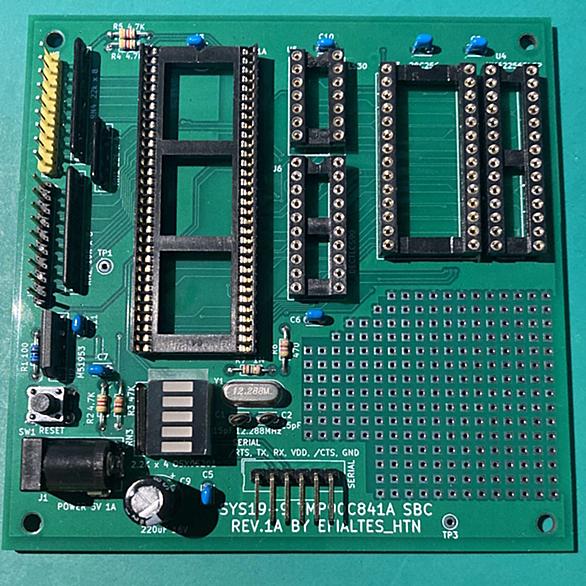

とりあえず背の低いものは取り付けました。 電源短絡はなさそうなので、あとは週末にデバッグ開始です。まだ GAL も焼いていない。
