hiro yamamoto works•2年前

楽に配線できたと思ったら、やらかしていました。

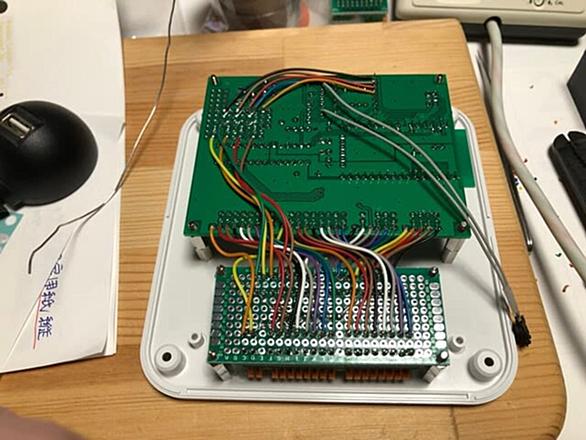

今回も全く面白くない投稿です。面白くない投稿に追記 またまた誤配線発覚今度こそ間違いないと、記録データを確認してみたら違うんです。失敗を糧にもう少し頑張りましょう。やり直すほうがもっと面倒くさかった。以前配線がめんどくさいと投稿した基板間配線ですがこんなに楽に配線できる方法をなぜ思いつかなかったのか調子に乗って配線終了。ところが動作チェックでミスが発覚 誤配線やらかしていました。結局手直しで時間ロス発生…気をつけます。

#ESP-WROOM-32

ネットで話題

もっと見る
23ブックマークMake: Japan | 日本のESP32（ESP-WROOM-32）界隈も活発になってきましたmakezine.jp
21ブックマークESP32(ESP-WROOM-32)でLチカ (WindowsでArduino IDE使用) - Qiitaqiita.com
14ブックマークESP-WROOM-32 （ESP32） 電池 - ブログ／こばさんの wakwak 山歩きwakwak-koba.hatenadiary.jp
14ブックマークWi-Fiモジュール ESP-WROOM-32: 半導体 秋月電子通商-電子部品・ネット通販※在庫数欄の表記が『おひとり様○○点まで』となっている商品は、現時点で、おひとり様（1団体様）あたりのご提供数量を表記の数量へ制限させていただいている商品です。 ※記載する数量のご提供を保証する物ではございません。 ※ご提供数量の制限は、お取り寄せの場合にも適用されます。 ※売場欄に『お取り寄せ商品』と表...akizukidenshi.com
13ブックマークESP-WROOM-32 ( ESP32 ) で Wi-Fi スマホ LED スイッチ作りwww.mgo-tec.com
12ブックマークESP-WROOM-32のパルスカウンタの使い方(arduino) - Qiitaqiita.com
11ブックマークESP32 ( ESP-WROOM-32 , M5Stack )自分的 トラブルシューティング まとめwww.mgo-tec.com
8ブックマークESP-WROOM-32 ( ESP32 )の消費電流を電流プローブ無しで測定してみましたwww.mgo-tec.com
8ブックマーク『備忘録』ESP-WROOM-32を使って例のボタン的なのを作る -プリント基板編- - Qiitaqiita.com

関連ブログ

hiro yamamoto works•2年前

4回路入ホトカプラの代用で1回路入を使ったらとても大変だった。

4回路入ホトカプラTLP293-4（16pinSOP）で基板設計してあります。部品手配の頃には品切れとなっていました。1回路入でも組み立てられるから大丈夫と･･･考えていました。ところがいざ組み立ててみると一番の難所になってしまいました。4個並べた時の寸法が、4回路入より大きくなるので、フットプリントからズレますし、1個づつ位置を合わせ、はんだ付けがとても大変です。残り5枚組み立て予定なのですが、他の品番でも良いので16pinSOP4回路入が入手できるように祈っています。今後新規基板製作時に部品実装という手段も検討します。 両端で約半分ずつズレてはんだ付けするのですが、偏りすぎないようにするの…

#ESP-WROOM-32#RP2040#TLP293-4
hiro yamamoto works•2年前

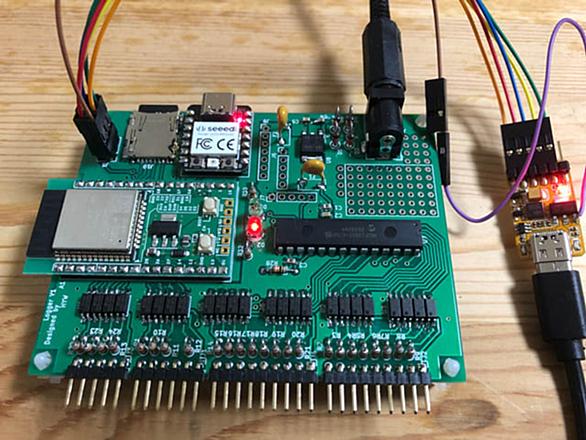

製作したプリント基板に部品を載せて動作確認できました。

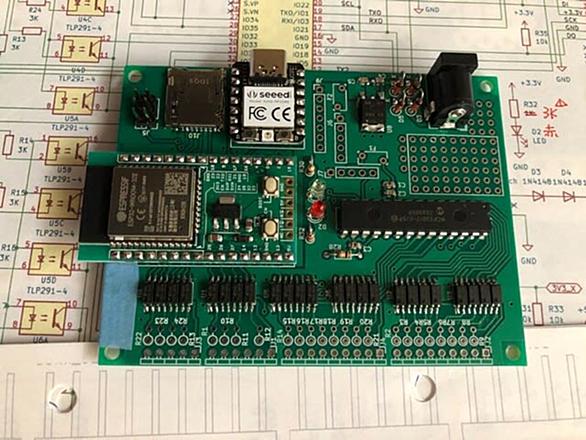

理由があってこの仕様になっています。ホトカプラ付きデジタル入力 7(ESP32)+16(MCP23017) （理由がありこの入力数）マイクロSDメモリ(ESP32へSPI接続)XAIO RP2040をシリアルでESP32のシリアル２へ接続XIAO RP2040のデジタル入力D1をホトカプラ付きデジタル入力ESP32のI2C外部接続用端子ありXIAO RP2040のI2CとSPIの外部接続用端子ありDC5Vレギュレータ搭載(電源供給DCジャック(12V))CP2104/CH9102搭載 ESP32 ダウンローダキット[M5STACK-A105]（5V出力改造）接続端子あり（スイッチ操作不要で書き…

#ESP-WROOM-32#プリント基板
hiro yamamoto works•3年前

プリント基板設計しています。

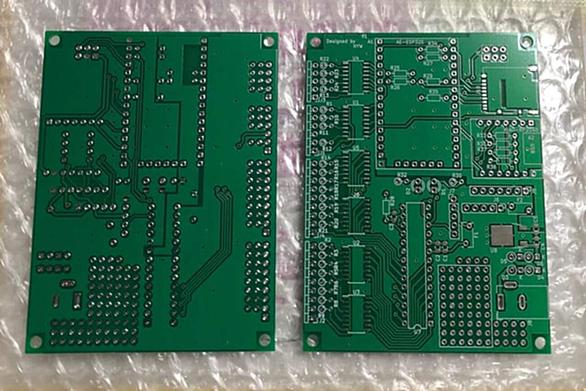

KiCadで設計したプリント基板が完成しました。初回は10枚製作しました。 実際の製作では先に紹介した画像とは違う回路の基板になりました。早速部品を載せてテストしてみます。ちゃんと動けば良いのですが・・・ ESP-WROOM-32を使った機器をユニバーサル基板で作成していましたが、組立に多くの時間がかかる事と間違が発生しやすいため、プリント基板を作ってみることにしました。コスト面はどうなのか 2機種で共用するように配線をしてみましたが、コスト高が心配されます。機種ごとの専用にしようかなと考え中です。ソフトはKiCadです。ユニバーサル基板での部品レイアウトを元にしてフットプリントの作成、部品レ…

#ESP-WROOM-32#プリント基板
hiro yamamoto works•3年前

SDWebServerスケッチでクライアントのダウンロード完了を検出する

行番号104〜106を改変するif (server.streamFile(dataFile, dataType) != dataFile.size()) { //"送信データが予想より少ない!"メッセージを出力する DBG_OUTPUT_PORT.println("Sent less data than expected!"); } 改変後if (server.streamFile(dataFile, dataType) != dataFile.size()) { DBG_OUTPUT_PORT.println("Sent less data than expected!"); //送信済デー…

#ESP-WROOM-32#SDWebServer
hiro yamamoto works•3年前

稼働ロガーのようなものを作りました。（タイトル変更）

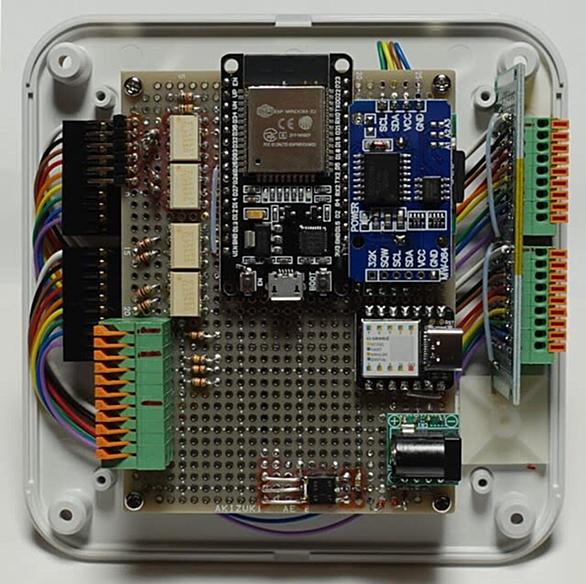

組み立て完了して、試験中です。まず写真だけ投稿しておきます。工場で古い生産設備の稼働状態を、記録データで見える化するのに役立つかもしれません。ネット上に公開されていたデータロガースケッチを参考にさせていただき、必要機能を追加しました。ざっくりサンプルスケッチのDataloggerと、SDWebServer合体の感じです。ユニバーサルボード2枚になってしまいましたが、次の製作ではESP32モジュールを秋月電子のAE-ESP32-WROOM-32E-MINIに変えて、諸々変更で1枚に収める予定です。ケースはタカチ電機工業 PF型ネットワークケース PF13-4-13 カラーOFF-WHITEです。

#ESP-WROOM-32
hiro yamamoto works•3年前

リモートＩ／０部品レイアウト(wireless IO)

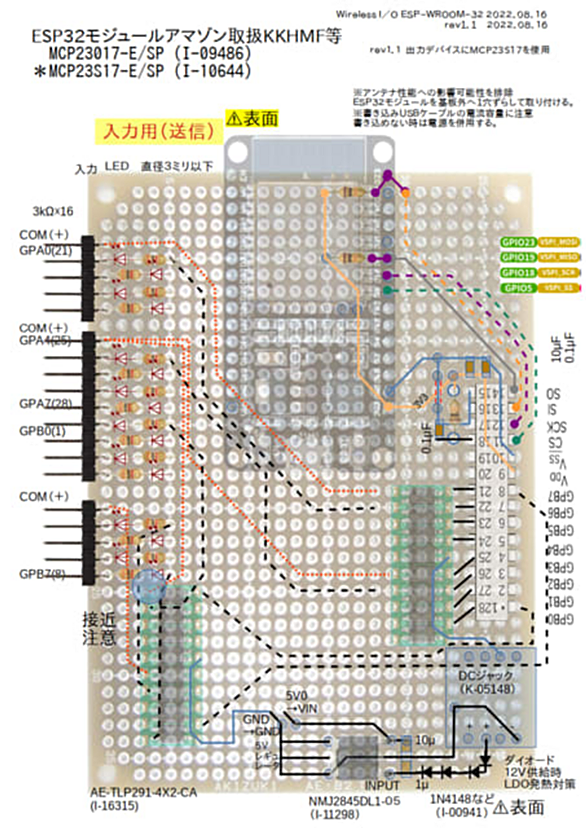

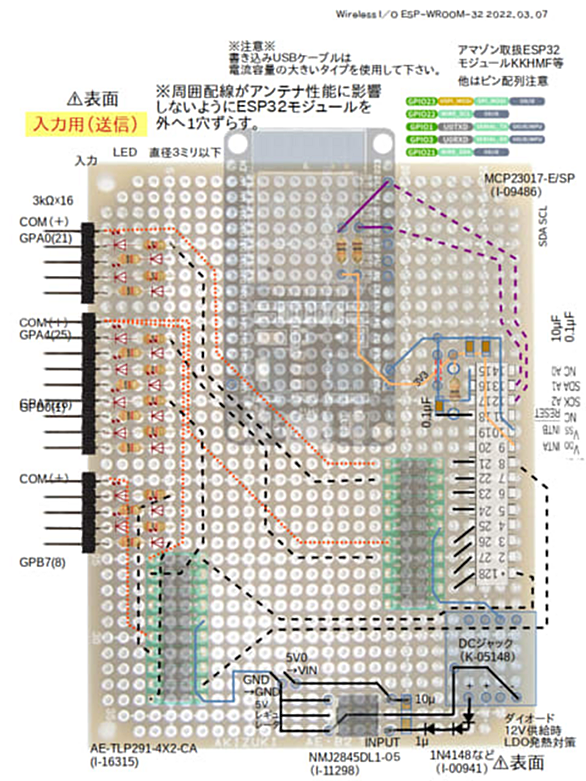

Wi-Fi UDP wireless IO 図のように部品をレイアウトして配線しました。実線は基板裏を半田めっき線、錫メッキ線（電源系は0.5ミリ径、信号系は0.3ミリ径）、点線で挟んだ実線は基板上ジャンパー線、それ以外は基板裏ジャンパー配線（電源系AWG22、信号系AWG24）です。入出力端子からホトカプラまでの基板裏ジャンパー配線は一部省略しています。

#ESP-WROOM-32
hiro yamamoto works•3年前

アクセスポイント経由のリモートＩ／Ｏ（受信）wireless IO

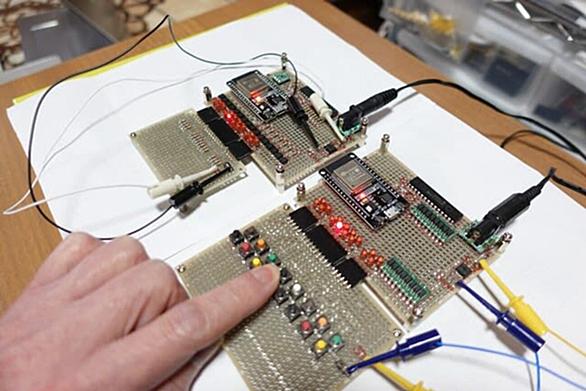

仕様とスケッチの紹介です。仕様変更した箇所も追記しておきます。仕様変更した理由16bitのコードを送るような使い方をした場合に、各bitのＯＮまたはＯＦＦのタイミングが揃わず違うコードが混じることがあったので<br />修正しました。個別に接点伝送するような使い方なら問題なかったと思います。 2022.09.29 伝送接点数16 単方向（送信側→受信側への伝送のみ）離れたところにある機器の信号を、電波が届く範囲で配線無しで受け取ることができる。アクセスポイント経由ESP32同士で通信します。主な部品 ESP32開発ボード、I/OエキスパンダMCP23017手動テストの様子右側基板のスイッチを押…

#ESP32#ESP-WROOM-32#リモートI/O#MCP23017
hiro yamamoto works•3年前

アクセスポイント経由のリモートＩ／Ｏ（送信）wireless IO

注意 delay(1)でloopしていますが、用途によってはdelayを大きくしたり、入力変化時に送信する方式ても良いかもしれません。専用アクセスポイントと送受信機1台づつという想定ですが、アクセスポイントを複数の送受信機で共有したりするとパケットロスによる問題が発生するかもしれません。 伝送接点数16 単方向（送信側→受信側への伝送のみ）離れたところにある機器の信号を、電波が届く範囲で配線無しで受け取ることができる。アクセスポイント経由ESP32同士で通信します。主な部品 ESP32開発ボード、I/OエキスパンダMCP23017手動テストの様子右側基板のスイッチを押すと接点信号が伝送され、左…

#ESP-WROOM-32#ESP32#リモートI/O
