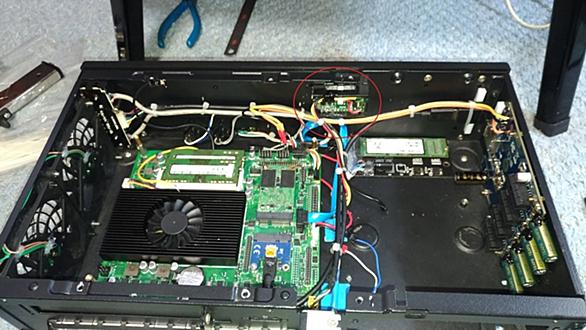

余ってたコンデンサを載せた(笑 先回ほぼ内部回路的に完成した本機ですが、3.3Vラインのコンデンサ容量が若干少なめなのと負荷(拡張基板)までの経路がやや遠いので電圧変動対策を行います。 拡張基板にコンデンサを追加 ちょっと不格好(ねちょでガッチリ固定) 本来ですと負荷(PCIeカード)の直前に電源であるリニアレギュレータで3.3Vを作って供給しますが、電流容量不足で外部から3.3Vを供給しています。 筐体の作りに由来する配置のため電源から一番離れた所に拡張基板が設置されています。 3.3V用のDC-DCコンバータ基板に載せることの出来るコンデンサの容量が実装面積の関係で少ないため、遠く離れた拡…

やっぱり組込製品はイイ！ 発注していた組込向けマザーボードが届きました。Amazonの通販情報通りの仕様で一安心。 外観 不要な部分が省かれていた Amazonの本製品の写真との相違点はLVDS関連の部品が省かれており、代わりにeDPポートが２つに増えていました。 不要な中央不付近の部品が無い 本機では映像出力にHDMIのみ使用するのでeDPも必要ないのですが、今後同製品を再び購入することがあればeDPを使用するかもしれません。 動作テスト 無事動作している 動作チェックにメモリとSSDを載せてWindows10をインストール。無事動作を確認しています。 ちょっと問題が発生 本マザーボードはB…

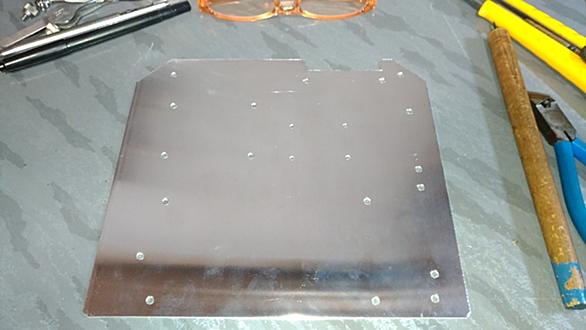

更新：2025年04月08日 新しいマザーボードで正常動作を確認 もはや配電盤を意識して 取り寄せていた部材の一部が届いたので本機の電源部を製作します。本機に使われているマザーボード、電源が産業用組込製品を採用したので「それらしく」作ってみようと電源板(「盤」ではなく)を制作します。 ベースの中板を加工 電源を取り付けるアルミ板 写真のアルミ板は各部材の取り付け穴加工が終わった状態。 部品の実装 まるで配電盤(意図的に) 写真は加工したアルミ板に電源や中継端子台を取り付けた状態で各機能は メイン電源の12V 17A(200W) マザーボードと3.3V用のDC-DCコンバータへ電力を供給します。…

マザーボードは組込向けが良い 今回発注したマザーボードは産業用組込向けの中華製で例によってメーカーHPも取説すら無い製品です。特徴はSoCとクーラーが初めから搭載されているのと部品の背が低いことで、電源が12V単一なのも非常に好ましいです。 シンプルだけどシリアルポートが多め 背の低いマザーボードは応用の幅が広い SoCはCore i5-5200Uで2コア4スレッド最高2.7GHz駆動の所謂ノートPC向けSKUの様です。マザーボードは新品なのにSoCは10年前の製品なのが笑えますが、必要にして十分な性能とWindows10やLinux系NAS OSが動作するので採用しました。 おそらくはSoC…

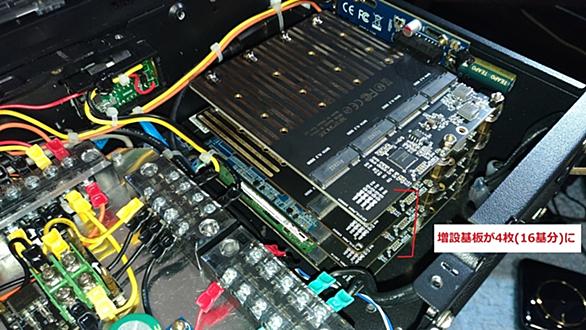

更新：スロット基板の電源容量不足による全面改修 拡張カードの仕様が変だった(笑) 先回拡張スロット周りの配線を済ませていたのですが、良々拡張カードを調べて見ると、4つのM.2 SATA SSD(以降SSD)スロットのうち2つがPCIeスロットの12Vから、のこり２つが3.3Vから電源を得ている構造だと気づきました。 当初12Vのみで4つのSSDが動作すると思っていましたが甘かったようです。(通電すると一見正常に動作しているように見えるのが憎たらしい(笑)) そこで電源部分を見直してスロット基板へ供給する電源を強化することにしました。 変更した回路図 クリックすると大きくなります まず一次側12…

更新：SATAカードの電源修正 組み付けた部材の通電テスト 前回勢いで拡張カード部を作り込んでいたのですが、各部材の保管期間が長く決して最適とは言えない状態だったので一度通電して機能を確認してみます。 何故か電圧・電流計を追加 余り部材として転がっていた中華製電圧・電流計を本機に組み込みました。 一応訳があり、搭載した電源の容量に対しフル実装した増設ストレージ全体がどれだけ電力を消費するか確かめる目的があります。 ただ今の段階では増設カードが2枚、ストレージは2基しか搭載されておらず、消費電力を測るのは「搭載した増設デバイスに対してどれだけ電力を消費するか」のデータ取りを随時行っていく必要があ…

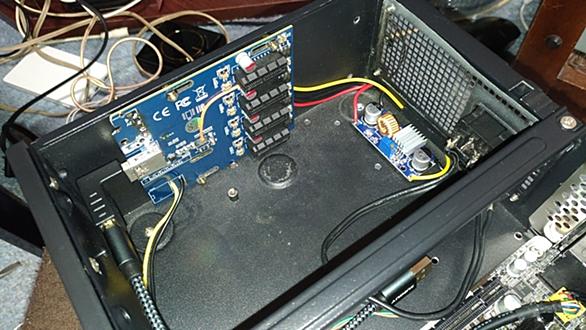

帰ってきた小型ケースのNAS 以前小型ITXケースを使ったNASを構築したのですが色々あって分解の後、ケースを保管していました。 今度は以前のM.2 SATA SSD専用NASを再度構築するのが目的です。 増設スロット部 PCIe x1スロットが4基 本機のSFX電源が入る部分を改造しPCIe x1信号を4つのPCIe x1スロットに分岐させるスロット基板を取り付け。 この基板は12Vと5Vで動作しますが、12Vを供給しDC-DCコンバータで12Vから5Vを作って基板に供給しています。 5Vは基板内で3.3Vに変換され、さらに3.3Vから1.8Vに変換されてPCIeブリッジチップへ供給されます…
