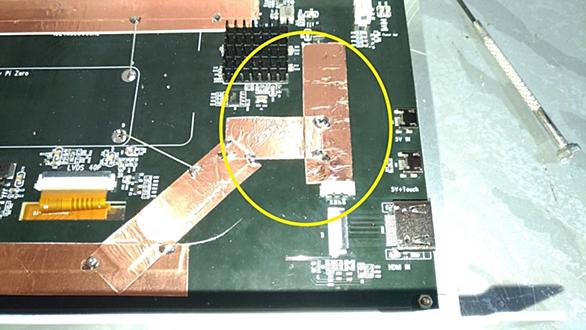

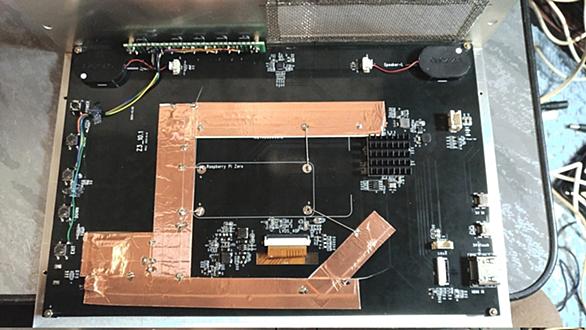

タッチパネルが誤動作する 先回で暫定的に完成した本機ですが、使用しているうちに原因不明なタッチパネルの誤動作が発生することが判明。 今回思いつく限りの対策を行おうと思います。 本機に使用したマザーボードのノイズを疑ってみる 本機に使用したマザーボードとタッチ液晶の物理的距離が2センチよりも狭い空間で近接しているため、タッチICやその配線経路にマザーボードからのノイズが乗って誤動作を起こすのではないかと考えました。 ノイズ対策 シールド処理 そこでタッチ液晶側のタッチ制御IC周辺の基板パターンに銅箔を使用してノイズ対策を行いました。 写真の銅色の部分が新たに行ったシールド処理です。 各銅箔は半田…
