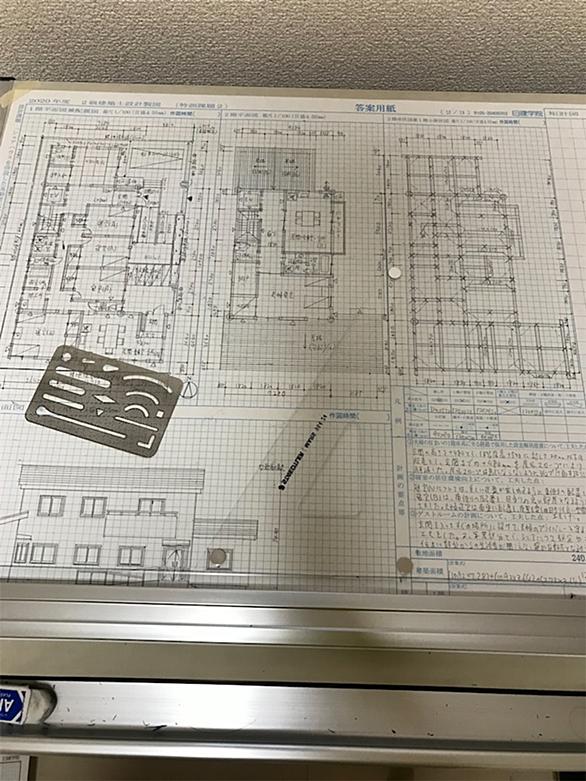

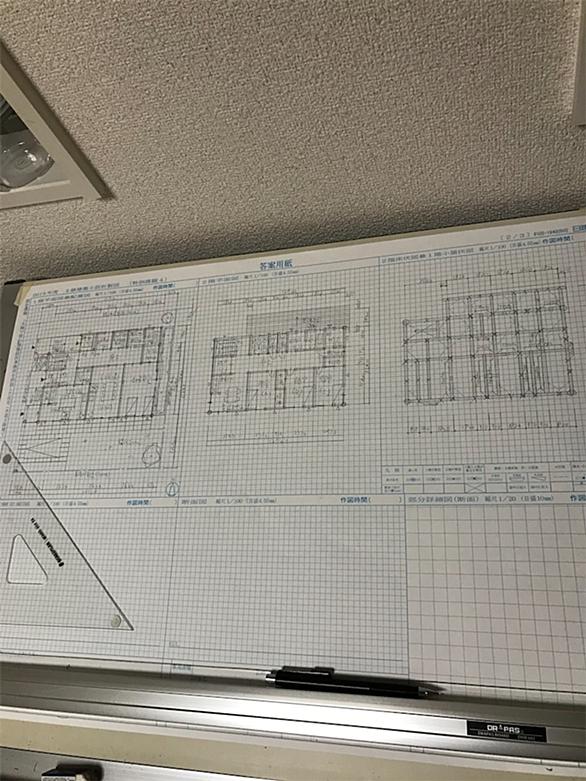

作図スピードアップのコツ 何も考えず引ける線を増やす。 線を引くスピードを上げる。 書き順を決める。 フリーハンドで書けるものは書く。 間違えない。 昨日は、2階床伏図まで書きましたんやけど、ここまできたら後は大したことないんです。 外構と家の中の家具、設備類、文字と寸法書くだけなんですわ。 コツのほうも、実は1,2,3までが重要でしてね。 4の「フリーハンドで書けるものは書く」は、自分の作図スピードを考えて割合を増やしていくんですわ。 もちろん、全部定規で書けたらそれに越したことはないんですけどね。 まぁ、わしの場合は、ベッドとテーブルの長い線は定規でトイレや洗面台はフリーハンドですわ。 5…

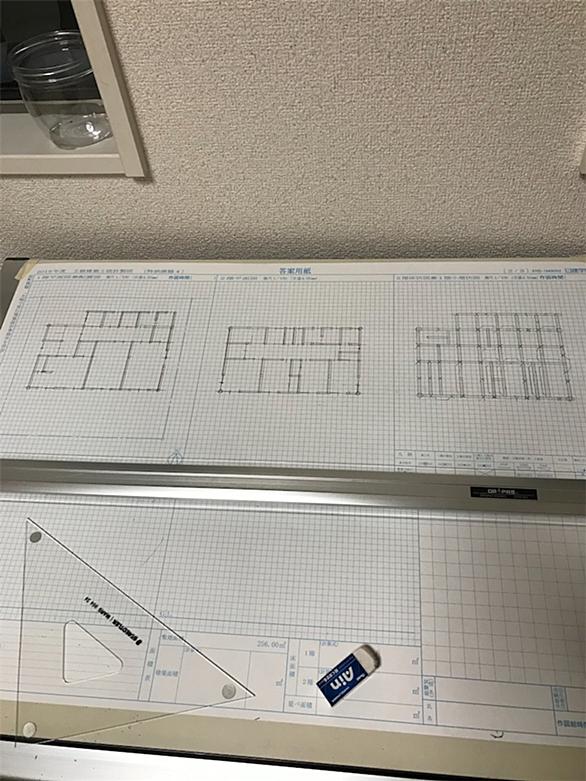

作図スピードアップのコツ 何も考えず引ける線を増やす。 線を引くスピードを上げる。 書き順を決める。 フリーハンドで書けるものは書く。 間違えない。 さぁ、昨日は1,2階平面図を途中まで書きながら「何も考えず引ける線」の説明をしました。 わかってもらえたでしょうか？ 今日は2番目の「線を引くスピードを上げる」です。 実は、1番の何も考えず引ける線を増やすだけで、線を引くスピードは格段に上がってるんですが、更に早く引く方法です。 それは、筆圧を下げる。 ええ、学校で教えてもらうこととは逆のことを言っています。 ホントは、壁や柱の実線は濃く書く方が図面はきれいに見えるのですが、強く押し付けて線を引…

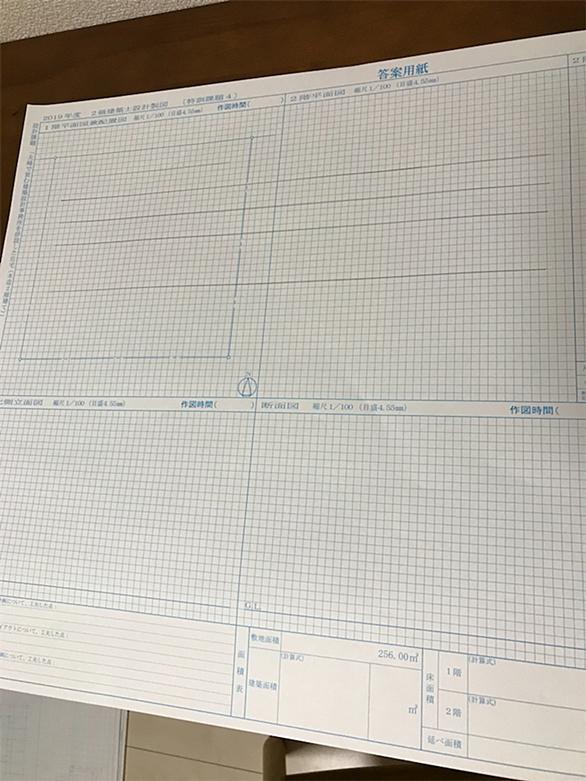

作図スピードアップのコツ 何も考えず引ける線を増やす。 線を引くスピードを上げる。 書き順を決める。 フリーハンドで書けるものは書く。 間違えない。 まずは1番の「何も考えず引ける線を増やす」 ステップ1 どういうことかって言いますと、例えば水平な下書き線を基本ユニット通りに上から1間、1間、2間を1,2階同時に引く。 そして、北に下屋を一間出すならそれも引く。 下書き線なので薄く引きます。 機械的に何も考えずに躊躇なく引く。 写真は、薄く引いたら見えなかったので濃く引いてますが、実際には薄くです。 そして、この薄い下書き線は、余分な部分があっても実線を引くと見えなくなるので消す必要はありませ…

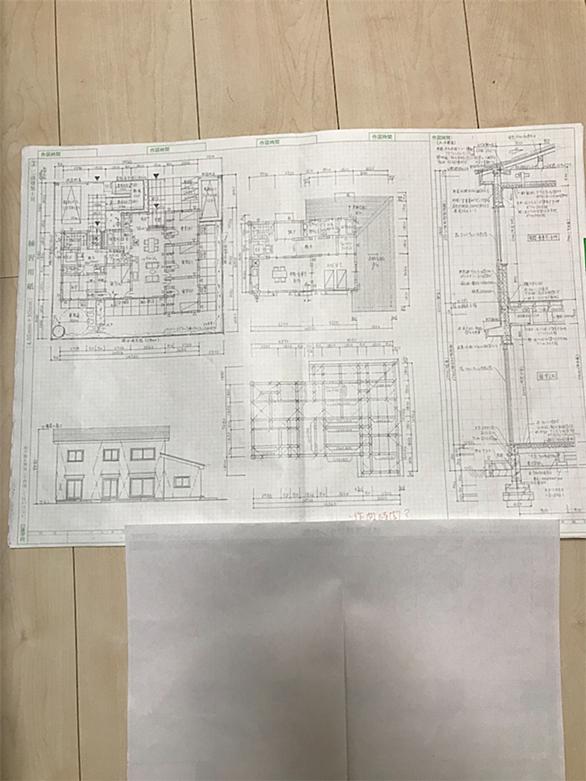

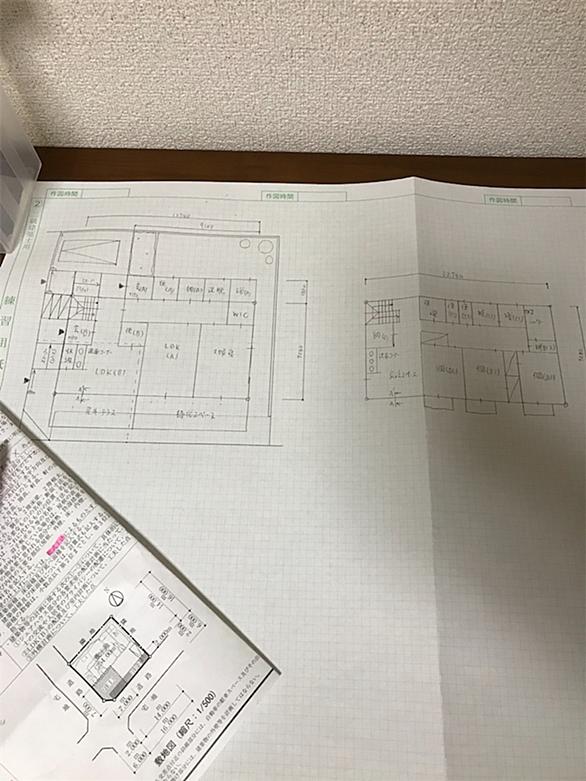

2級建築士試験が終わりまして、昨日、まとめの記事を書いてたら、ミスが多すぎてどうも合格してる気がしなくてですね。 自分の中では最速に作図できる今、来年のために書き方を記しておこうと思いたちました。 完全に自分の忘備録なんやけど、他の人にも参考になるかなっと思いまして、ブログに記します。 今回の試験の場合、1階2階平面図と立面図、矩計図を書くんやけど、最初は6時間かかりましてん。 そやけど、今はこの図を3時間で書けます。 試験時間は11時から16時までの5時間、この間に計画をして計画の要点と面積計算をして図面を書き上げなあきません。 図面書き上げるだけで6時間かかってたらブッブー！なんですわ。 …

いやぁ、最近めっきりブログ更新が滞りまして、、、もう1週間更新してません。 実は、今ブログどころじゃない状態でして、7月から勉強しとりました資格試験が来週の13日の日曜日に迫っとりましてラストスパート中なんですわ。 これが、なかなか大変でしてね、、、メチャ難しいんですわ。 一級建築士さんからしたら、二級建築士くらいで何が難しいって思うかもしれませんが、全く畑違いの機械設計士からしたらメチャ難しい、、、 例えば、今日出てきた問題なんですが、シューズクロークって言葉が出てきたんですが、「ナニソレ(￣▽￣;) ですわ」靴入れるなんかなんやろなってのはわかるんやけど、どんな広さが必要なんかもわからんし…
